Rollenbahnen – angetrieben

KRAUS Austria liefert Rollenbahnen für verschiedene Anwendungen in höchster Qualität. Unterschiedliche Ausführungen erlauben es, Stückgut, Paletten oder andere Güter flexibel zu transportieren. Vielfältige Antriebsarten bieten die Möglichkeit, einen klassischen Transport mit wartungsarmer Technik zu kombinieren. Durch die robuste Ausführung sind sowohl leichte als auch schwere Güter gut zu transportieren.

Vorteile der Rollenbahnen von KRAUS:

  • Stückguttransport waagerecht oder leicht steigend
  • Für kontinuierlichen Förderfluss zwischen Maschinen und Bereichen

Projekte

Rollenbahn in beengter Raumkapazität mit großem Teilespektrum

Rollenbahn in beengter Raumkapazität
mit großem Teilespektrum
Projektbeschreibung

Eine beengte Platzsituation und das große Teilespektrum haben uns dazu veranlasst eine mehrspurige, doppelstöckige Rollenbahn mit Stau-Antrieb und engster Rollenteilung (ab 31 mm) zu realisieren. Basis ist die KRAUS RBA50 Rollenbahn mit entsprechenden Anpassungen. Eine entsprechende Unterkonstruktion, sowie die gewünschten Steuerungsfunktionen waren Teil des Lieferumfangs. Seit Jahren produziert unser Kunde damit erfolgreich größere Getriebe für Traktoren und Lastkraftwägen.

Kunde/Branche: Maschinenbauer, Automobilzulieferer








Flache Palettenaufgaberollenbahn in Tandem-Ausführung

Flache Palettenaufgaberollenbahn
in Tandem Ausführung
Anforderung

Für einen Anlagenbauer wurde eine flache Palettenaufgaberollenbahn in Tandem-Ausführung für extra langen Handhubwagen mit 2 Europaletten realisiert.
Die Vorgabe war, Europaletten mittels Hubwagen auf eine Rollenbahn aufzugeben. Die Bauhöhe wurde dabei auf 80 mm reduziert. Den Antrieb hat der Kunde in die Grube für den Hubtisch integriert, um einen Überstand nach oben über die Rollenbahn zu vermeiden.

Kunde/Branche: Anlagenbauer



Produkte

Rollenbahn RBA 50

Kettenantrieb von Rolle zu Rolle | Tragkraft bis max. 200kg/m

Rollenbahn RBA 50
Rahmenaufbau

Stahlblechprofil (Wandstärke 3 mm) mit verschweißten Querdistanzen
Kettenschutzabdeckung komplett geschlossen

Abmessungen

Kettenkasten: 120 x 60 x 3 mm
L-Profil: 80 x 40 x 3 mm
Rollenteilung: je nach Belastung angepasst

Tragrollen

Kraus-Tragrollen Serie 5020
Stahlrohr verzinkt Ø 50 mm x 1,5 mm
Stahlachse Ø 12 mm mit Innengewinde M8x15, mit Doppelkettenrad Stahl: 1/2“ x 5/16“ Zähnezahl = 14

Antrieb

Kettenantrieb mit Drehstromgetriebemotor 230/400 V – 50 Hz , IP55
Die Tragrollen werden mit einer 1/2“ x 5/16“-Kette von Rolle zu Rolle angetrieben Motorposition: mittig unter der Rahmenkonstruktion
Fördergeschwindigkeit: Standardgeschwindigkeit 6–30 m/min



Bahnbreite

die Breite wird von der Beschaffenheit und vom Gewicht des Stückgutes bestimmt – das Stückgut soll auf mindestens 3 Rollen aufliegen

Standardbreiten: 470 mm, 670 mm, 870 mm
Bahnlänge: auf Anfrage, abhängig von der Rollenteilung

Oberfläche

Lackierung in RAL-Farbtönen/verzinkt

Vorteile

Stückguttransport waagrecht oder leicht steigend
kein Gefälle notwendig
robuste Bauart
sehr gute Kraftübertragung
betriebssicher durch Kettenschutzabdeckung
geräuscharmer Lauf



Rollenbahn RBA 50 tangential

Antrieb der Rollen durch unten liegenden Kettenkreis | Tragkraft bis max. 100 kg/m

Rollenbahn RBA 50 tangential
Rahmenaufbau

Stahlblechprofil (Wandstärke 3 mm) mit verschweißten Querdistanzen
Kettenschutzabdeckung komplett geschlossen

Abmessungen

Kettenkasten: 120 x 60 x 3 mm
L-Profil: 80 x 40 x 3 mm
Rollenteilung: je nach Belastung angepasst

Tragrollen

Kraus-Tragrollen Serie 5020
Stahlrohr verzinkt Ø 50 mm x 1,5 mm
Stahlachse Ø 12 mm mit Innengewinde M8x15, mit Doppelkettenrad Stahl: 1/2“ x 5/16“ Zähnezahl = 14

Antrieb

Kettenantrieb mit Drehstromgetriebemotor 230/400 V – 50 Hz , IP55
Die Tragrollen werden mit einer 1/2“ x 5/16“-Kette von Rolle zu Rolle angetrieben Motorposition: mittig unter der Rahmenkonstruktion
Fördergeschwindigkeit: Standardgeschwindigkeit 6–30 m/min



Bahnbreite

die Breite wird von der Beschaffenheit und vom Gewicht des Stückgutes bestimmt – das Stückgut soll auf mindestens 3 Rollen aufliegen

Standardbreiten: 470 mm, 670 mm, 870 mm
Bahnlänge: auf Anfrage, abhängig von der Rollenteilung

Oberfläche

Lackierung in RAL-Farbtönen/verzinkt

Vorteile

Stückguttransport waagrecht oder leicht steigend
kein Gefälle notwendig
robuste Bauart
sehr gute Kraftübertragung
betriebssicher durch Kettenschutzabdeckung
geräuscharmer Lauf



Rollenbahn RBA 80/89

Kettenantrieb von Rolle zu Rolle | Tragkraft max. 2.000 kg/m

Rollenbahn RBA 80/89
Rahmenaufbau

Stahlblechprofil (Wandstärke 5 mm) mit verschweißten Querdistanzen
Kettenschutzabdeckung komplett geschlossen

Abmessungen

Kettenkasten: 150 x 70 x 5 mm
L-Profil: 100 x 50 x 5 mm
Rollenteilung: je nach Belastung angepasst

Tragrollen

Kraus-Tragrollen Serie 5105
Stahlrohr verzinkt Ø 80 mm x 2 mm / Ø 89 mm x 3 mm
Stahlachse Ø 20 mm mit Innengewinde M10x20, mit Doppelkettenrad Stahl: 5/8“ x 3/8“ Zähnezahl = 15

Antrieb

Kettenantrieb mit Drehstromgetriebemotor 230/400 V – 50 Hz , IP55
Die Tragrollen werden mit einer 5/8 x 3/8”-Kette von Rolle zu Rolle angetrieben.



Motorposition: in Förderrichtung, mittig unter der Rahmenkonstruktion
Standardfördergeschwindigkeit: 6–30 m/min
Bahnbreite: die Breite wird von der Beschaffenheit und vom Gewicht des Stückgutes bestimmt – das Stückgut soll auf mindestens 3 Rollen aufliegen

Standardbandbreiten: 985 mm, 1185 mm
Bahnlänge: auf Anfrage, abhängig von der Rollenteilung


Oberfläche

Lackierung in RAL-Farbtönen/verzinkt

Vorteile

Transport von Paletten, Gitterboxen, Platten und Fässern
robuste Bauart
sehr gute Kraftübertragung
betriebssicher durch Kettenschutzabdeckung
geräuscharmer Lauf
Stückguttransport waagrecht oder leicht steigend



Rundriemenbahnen

Antrieb durch Drehstromgetriebemotor | Tragkraft bis max. 60 kg/m

Rundriemenbahnen
Rahmenaufbau

Stahl-C-Profil, verzinkt, mit verschraubten Querdistanzen
Rahmenabmessungen: 100 mm x 30 mm x 2 mm
min. Rollenteilung: 25 mm

Tragrollen

Kraus-Tragrollen Serie 3760 (Sickenrolle)
Stahlrohr verzinkt Ø 50 mm x 1,5 mm
Stahlachse Ø 12 mm mit Innengewinde M8x15, mit Einfach- oder Doppelsicke

Antrieb

Antrieb mit Drehstromgetriebemotor 230/400 V – 50 Hz , IP55
Die Tragrollen werden von einer untenliegenden Königswelle über Rundriemen ø 5 mm angetrieben.
Motorposition: mittig unter der Rahmenkonstruktion
Standardfördergeschwindigkeit: 6–24 m/min

Bahnbreite

die Breite wird von der Beschaffenheit und vom Gewicht des Stückgutes bestimmt – das Stückgut soll auf mindestens 3 Rollen aufliegen


Standardbahnbreiten: 470 mm, 670 mm, 870 mm
Standardbahnlängen: 1000 mm, 2000 mm, 3000 mm

Bauhöhe

105 mm (Seitenprofilboden bis Oberkante Tragrolle, ohne Kettenschutzabdeckung, ohne Antriebseinheit)

Oberfläche

Lackierung in RAL-Farbtönen/verzinkt

Vorteile

staufähig
gut kombinierbar
mit Standardrollenbahnen
sehr einfaches Funktionsprinzip
wartungs- und revisionsfrei
geräuscharmer Lauf

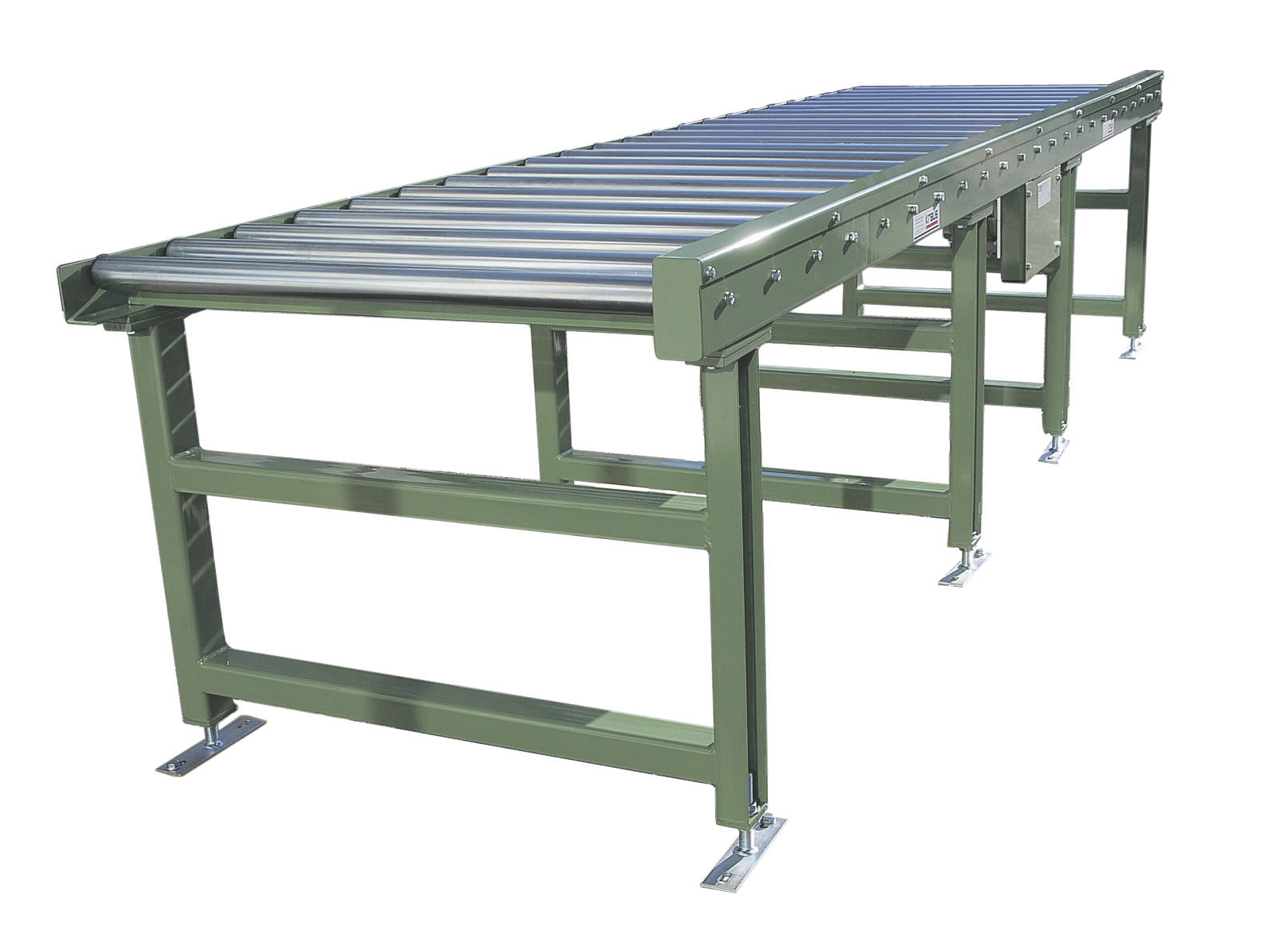

Staurollenbahnen

Kettenantrieb mit Drehstromgetriebemotor | Tragkraft max. 100 kg/m

Staurollenbahnen
Rahmenaufbau

Stahlblechprofil (Wandstärke 3 mm) mit verschweißten Querdistanzen
Kettenschutzabdeckung komplett geschlossen

Abmessungen

Kettenkasten: 120 mm x 60 mm x 3 mm
L-Profil: 80 mm x 40 mm x 3 mm
Rollenteilung: je nach Belastung angepasst

Tragrollen

Kraus-Tragrollen Serie 5020 Stauantrieb
Stahlrohr verzinkt Ø 50 mm x 1,5 mm
Stahlachse Ø 12 mm mit Innengewinde M8x15, mit Doppel-Kettenrad aus Stahl oder PVC: 1/2” x 5/16” Zähnezahl = 14

Antrieb

Kettenantrieb mit Drehstromgetriebemotor 230/400 V – 50 Hz
Die Tragrollen werden mit einer 1/2“ x 5/16“-Kette von Rolle zu Rolle angetrieben.
Die Kraftübertragung auf das Rohr erfolgt mittels Staubuchse.
Motorposition: mittig unter der Rahmenkonstruktion
Standardfördergeschwindigkeit: 6–24 m/min



Bahnbreite

die Breite wird von der Beschaffenheit und vom Gewicht des Stückgutes bestimmt – das Stückgut soll auf mindestens 3 Rollen aufliegen
Standardbreiten: 470 mm, 670 mm, 870 mm
Standardbahnlängen: 1905 mm, 3048 mm, 3810 mm, 4953 mm, 5715 mm

Oberfläche

Lackierung in RAL-Farbtönen/verzinkt

Vorteile

staudrucklose Beförderung
robuste Bauart
betriebssicher durch Kettenschutzabdeckung
geräuscharmer Lauf

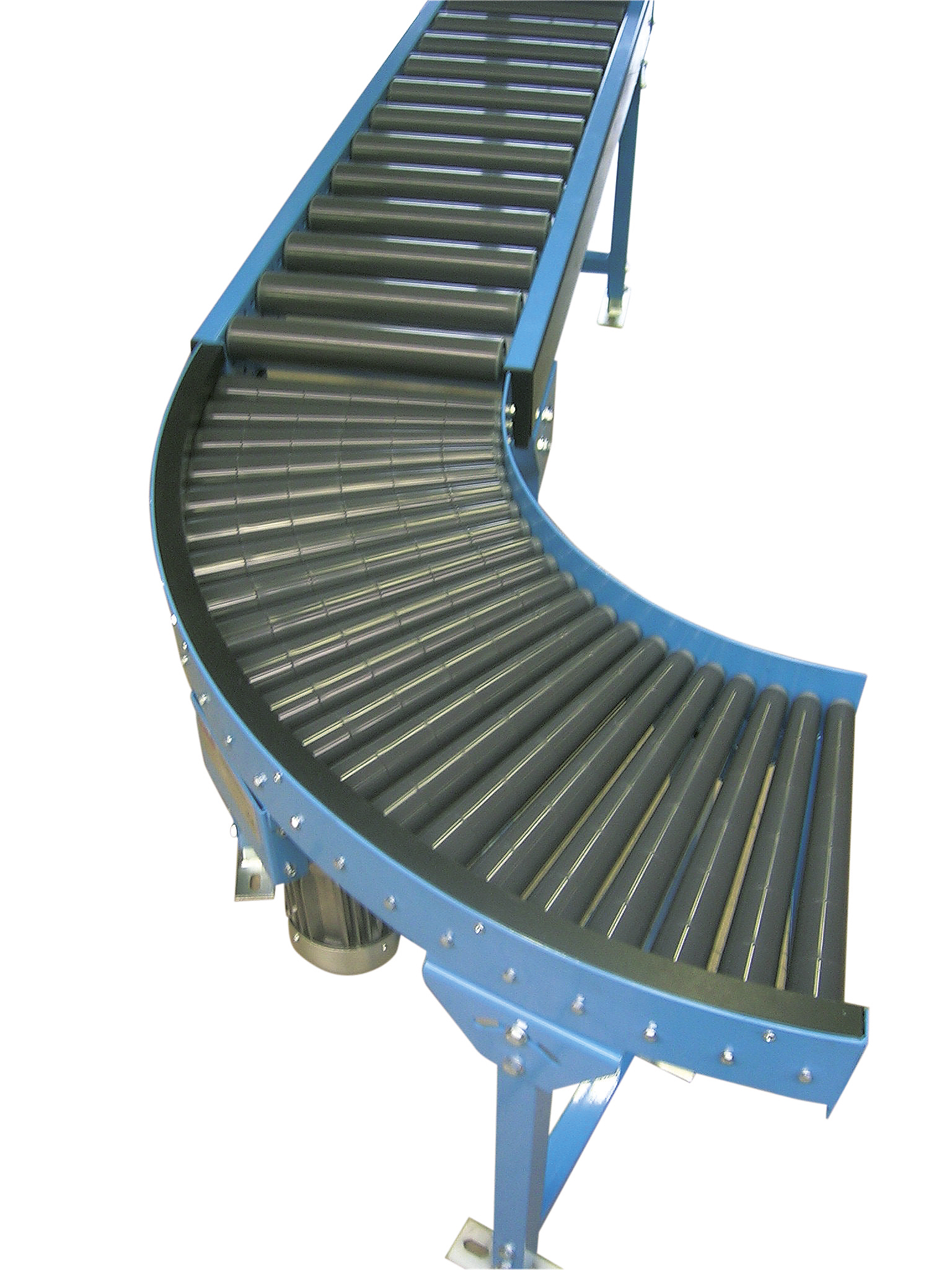

Minikonustragrollenkurven angetrieben

Tragkraft max. 30 kg/m im 90° Winkel um die Ecke

Minikonustragrollenkurven angetrieben
Rahmenaufbau

Rahmengerüst bestehend aus eingerolltem Flachstahl mit verschweißten Querstreben
Rahmenhöhe 70 mm
Wandstärke 3 mm

Tragrollen

Kraus-Tragrollen Serie 0600
Stahlrohr Ø 20 x 1,5 mm mit aufgeschobenen Kunststoff-Konuselementen, mit Doppelkettenrad Stahl 6 x 2,8 mm Zähnezahl = 17, Stahlachse Ø 8 mm mit Innengewinde M5

Antrieb

Kettenantrieb von Rolle zu Rolle
Drehstromgetriebemotor 230/400 V – 50 Hz , IP55
Motorposition: in Förderrichtung, mittig unter der Rahmenkonstruktion



Standardbahnbreiten

240 mm, 340 mm, 440 mm, 540 mm

Innenradius

360 mm

Oberfläche

Lackierung in RAL-Farbtönen/verzinkt

Vorteile

vielseitig anwendbar
leise, betriebssicher und wartungsarm
einfache Montage
präzise Kurvenführung und hohe Arbeitssicherheit

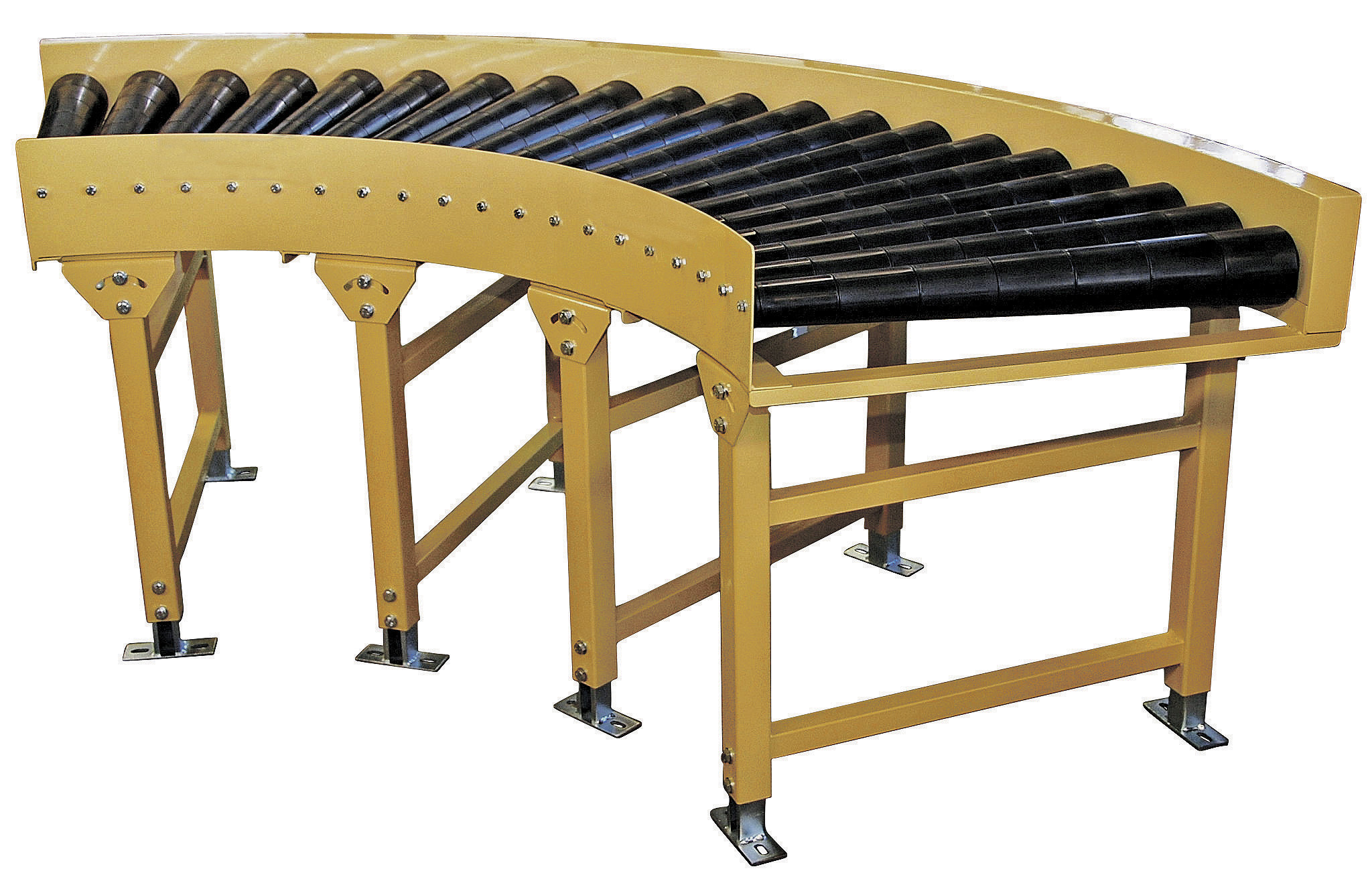

Konustragrollenkurven angetrieben

Tragkraft max. 150 kg/m im 90° Winkel um die Ecke

Konustragrollenkurven angetrieben
Rahmenaufbau

Rahmengerüst bestehend aus eingerolltem Flachstahl mit verschweißten Querstreben
Rahmenhöhe 100 mm
Wandstärke 3 mm

Tragrollen

Kraus-Tragrollen Serie 3700
Stahlrohr Ø 50 x 1,5 mm mit aufgeschobenen Kunststoff-Konuselementen, mit Doppelkettenrad Stahl 1/2” x 5/16” Zähnezahl = 14
Stahlachse Ø 14 mm mit Innengewinde M10

Antrieb

Kettenantrieb von Rolle zu Rolle
Drehstromgetriebemotor 230/400 V – 50 Hz , IP55
Motorposition: in Förderrichtung, mittig unter der Rahmenkonstruktion



Standardbahnbreiten

470 mm, 670 mm, 870 mm, 1070 mm

Innenradius

900 mm

Oberfläche

Lackierung in RAL-Farbtönen/verzinkt

Vorteile

vielseitig anwendbar
leise, betriebssicher und wartungsarm
einfache Montage
präzise Kurvenführung und hohe Arbeitssicherheit

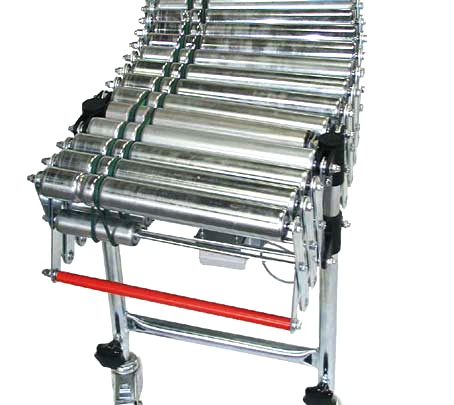

Scherenrollenbahnen angetrieben

Tragkraft max. 150 kg/lfm

Scherenrollenbahnen angetrieben
Technische Daten
Nennlänge

3.000 - 20.000 mm

Nennbreite

600 / 800 / 1.000 mm

Tragrollen

Durchmesser 50 mm, Stahl verzinkt

Rollenteilung

55 - 100 mm

Förderhöhe

700 - 900 mm, stufenlos

Fördergeschwindigkeit

0,5 m/s

Antriebe

0,12 kW je 1.000 mm Nennlänge

Tragfähigkeit

150 kg/lfm

Oberfläche

Bleche pulverbeschichtet, Kleinteile galvanisch verzinkt

Zubehör

Ergonomische Handgriffe, Feststellbare Lenkrollen

Optionen

Regelbare Fördergeschwindigkeit
Reversierbare Förderrichtung
Tragrollen Durchmesser 40 mm
Kundenspezifische Rollenteilung
Mechanische Kupplungen an Zu-/Abfördertechnik
Automatischer Stopp am Bahnende
Staudruckloses Auftakten, Speicherfunktion
Bedienung mittels Fußschalter
Steuerungstechnische Anbindung an Bestandsfördertechnik
Wahlweise 230V- oder 400V-Anschluss


Flexible Anwendung

Die Vorteile der Scherenrollenbahnen liegen in der hohen Flexibilität, speziell in der Linienführung, des Einsatzortes und deren Einsatzmöglichkeiten, wie z.B. beim Be- und Entladen von LKWs und Wechselbrücken oder als Entlastungsstrecken zu Stoßzeiten.

Ergonomie

Durch die Größe der Lenkrollen ist das Verschieben der Scherenrollenbahn einfach und unkompliziert. Die ergonomisch geformten Handgriffe ermöglichen eine einfache Handhabung, auch mit Handschuhen.

Zuverlässigkeit

Die verbauten Komponenten, sowie die robuste Ausführung garantieren eine lange Lebensdauer: Die  verzinkten Scherenbleche haben eine Stärke von 4 mm, die durch Biege-Laserkonstruktion ausgesteiften Abstützungen werden zusätzlich durch Querstreben verstärkt.

Längen und Rollenteilung

Die Scherenrollenbahnen sind in Segmenten zu je einem Meter aufgebaut und jeweils mit einem Antrieb ausgestattet. Die Tragrollen werden mittels Rundriemen angetrieben. Das Verhältnis von Nennlänge (= die Länge im ausgezogenen Zustand) zum zusammengezogenen Zustand definieren die minimale und maximale Rollenteilung.

Steuerungsmodi

Das Standard-Bedienkonzept kann optional mit folgenden Steuerungsmodi ergänzt werden: Stoppen an einer Ausgangslichtschranke, staudruckloses Auftakten, regelbare Geschwindigkeit, Reversierbetrieb oder Bedienung mittels Fußschalter.

Die klassischen Rollenbahnen mit Kettenantrieb

Die Rollenbahnen der RBA-Serie sind in verschiedenen Versionen lieferbar. Die Gestelle werden aus Stahlblechprofilen mit 3 mm beziehungsweise 5 mm Wandstärke gefertigt. Für den Transport werden je nach Belastung KRAUS Tragrollen der Serie 5020 oder 5105 eingesetzt. Die Bahnen verfügen über einen Kettenantrieb, der von Rolle zu Rolle verläuft und damit für einen gleichmäßigen und störungsarmen Transport sorgt. Die Fördergeschwindigkeit beträgt 6 bis 30 m/min. Die Breite der Bahn wird dabei, je nach Bedarf, in unterschiedlichen Standardbahnbreiten von 470 mm, 670 mm oder 870 mm ausgelegt. Die Bahnlänge wird auf Anfrage in Abhängigkeit der Rollenteilung ausgelegt. Die Oberflächen der Rahmen sind entweder in RAL-Farben lackiert oder werden galvanisch verzinkt geliefert.

Rollenbahnen für Paletten mit Kettentrieb

Die Rollenbahnen RBA 80 und 89 stellen Sonderausführungen der RBA-Serie dar – für sehr schwere Güter bis zu einem Gewicht von 2.000 kg/m. Die stabile Rahmenkonstruktion aus 5 mm Stahlblech erlaubt es, schwere Güter wie Paletten, Gitterboxen oder sogar Fässer zu transportieren. Bei der Auslegung der Bahnen muss darauf geachtet werden, dass das zu transportierende Stückgut immer auf drei Rollen aufliegen muss. Die RBA 80 und 89 sind in Standardbahnbreiten von 985 mm und 1.185 mm lieferbar. Viele Sonderbreiten umsetzbar.

Wartungsarme Rollenbahnen KRAUS Rundriemenantrieb

Die Rundriemenbahnen von KRAUS Austria sind wartungsarme Stückgutförderbänder, die bis zu 60 kg/m transportieren können. Sie verfügen wie alle Transportbänder über einen Drehstromgetriebemotor. Der Motor treibt eine Königsrolle an, die wiederum über Rundriemen die einzelnen Förderrollen in Bewegung setzt. Bei diesen Bändern kommen die KRAUS Sickenrollen der Serie 3760 zum Einsatz, die einen sicheren Lauf der Rundriemen gewährleisten. Die Fördergeschwindigkeit beträgt 6 bis 24 m/min. Diese Rollenbahnen sind staufähig, gut kombinierbar mit den Standardbahnen sowie wartungsarm und laufen sehr geräuscharm.

Rollenbahnen für Kurven und Sonderausführungen

Für den Transport um Kurven herum sind Bahnen mit unterschiedlichen Beschaffenheiten lieferbar. Sie unterscheiden sich hauptsächlich in dem maximal zu befördernden Gewicht, der Bahnbreite und den verwendeten Rollen. Die schmale Ausführung mit Minikonustragrollen hat eine Standardbahnbreite von 240 mm bis zu 540 mm und befördert Güter bis zu 30 kg/m. Die breitere Ausführung liefert Bahnen von bis zu 1.070 mm und kann 150 kg/m befördern. Beide Systeme besitzen Stahlrollen mit aufgeschobenen Konuselementen. Bei der schmaleren Version werden Tragrollen der Serie 0600 und bei der breiteren Variante Tragrollen der Serie 3700 eingesetzt. Mit den beiden Varianten ist der Transport durch Kurven bis zu 90 Grad möglich. Für den Bereich darüber hinaus bietet KRAUS Austria auch Scherenbahnen für Winkel bis zu 180 Grad an.

Rollenbahnen von KRAUS Austria

Die Rollenbahnen von KRAUS Austria bestechen durch ihre flexible Ausführung und ermöglichen den Transport von Gütern in jeder erdenklichen Anwendung. Planen Sie mit KRAUS Austria Ihr Transportsystem und vertrauen Sie unseren professionellen Rollenbahnen. Sollten Sie weitere Fragen zu den Produkten haben oder eine spezielle Ausführung benötigen, so rufen Sie einen unserer erfahrenen Mitarbeiter an. Wir finden auch für Ihr Projekt die richtige Lösung.
