Angetriebene Tragrollen
Subtitle
mit Kettenantrieb

In unserer Kategorie für angetriebene Tragrollen finden Sie Tragrollen für unterschiedliche Anforderungen und mit vielfältiger Ausstattung. Die Tragrollen können flexibel für den innerbetrieblichen Transport verschiedener Güter verwendet werden. Jede dieser Tragrollen ist mit einem Kettenrad für einen Kettenantrieb ausgestattet. Bei der Auswahl der richtigen Tragrolle kommt es in erster Linie auf die Belastung durch die Fördermaterialien an. Zusätzlich muss die Beschaffenheit des zu fördernden Stückgutes beachtet werden. Für alle diese Varianten finden Sie hier die richtigen Tragrollen.Wählen Sie aus einem umfassenden Sortiment!



  • angetriebene Tragrollen für Anwendungen mit Zahnriemen- oder Kettenantrieb
  • für leichtes und schweres Stückgut
  • in unterschiedlichen Ausführungen mit Eigenschaften wie geräuscharmer Lauf oder eine materialschonende Beförderung

Eine Übersicht der KRAUS Tragrollen Serien finden sie hier

Angetriebene Tragrollen für Güter unterschiedlicher Gewichte

Das erste Kriterium bei der Auswahl von Tragrollen ist das erwartete Gewicht des zu befördernden Gutes. Gerade für den Transport von Paletten und Containern sind besonders robuste Rollen mit verzinkter Stahloberfläche erhältlich. Diese Rollen sind in verschiedenen Durchmessern von 80 bis 108 mm im Sortiment. Der Belastungsbereich der Tragrollen reicht dabei von 2,5 kN für Güter mit mittlerem Gewicht bis zu 5 kN für den Schwerlastbereich. Die Rollen können die Güter mit einer Geschwindigkeit von bis zu 0,5 m/s befördern. Angetriebene Tragrollen der Serie 5100 bis 5130 sind zudem mit einer Achse aus Blankstahl ausgestattet und verfügen alle über Präzisionskugellager. Für schwere Güter sind die Rollen je nach Serie mit robusten Einfach- oder Doppelkettenrädern ausgestattet.
Für den Bereich der leichten Güter gibt es die Serien 4550, 5070 und 5020 im Sortiment. Die Tragrollen für diese Anwendungen sind in den Durchmessern 50–60 mm lieferbar und verfügen über einen Belastungsspielraum von 0,8 und 1,0 kN. Die Oberfläche besteht, wie auch bei den Tragrollen für schwere Güter, aus verzinktem Stahl.

Anbindung an den Kettenantrieb

Die Anbindung der Tragrollen kann je nach Einsatzzweck als einfaches oder als doppeltes Kettenrad ausgeführt werden. Die Kettenräder sind durchgehend aus Stahl gefertigt und verfügen je nach Wahl über eine unterschiedliche Zähnezahl. Der Durchmesser der Kettenräder variiert. Durch die Vielzahl an möglichen Kettenrädern ist eine Anbindung der Tragrollen auch an sehr unterschiedliche Transportsysteme möglich. Die verwendeten Präzisionskugellager sind standardmäßig mit Blechabdichtung versehen. Optional können die Rollen der Serien 5120 und 5130 mit Gummiabdichtungen und aufgeschweißten Bordscheiben versehen werden.

Angetriebene Tragrollen mit unterschiedlichen Oberflächen

Standardmäßig sind alle Förderrollen mit einem galvanisch verzinkten Rohr ausgestattet. Je nach Anwendungsfall sind jedoch häufig andere Oberflächen nötig. Soll das Material des zu transportierenden Stückgutes geschont werden oder müssen bestimmte Lärmschutzverordnungen eingehalten werden, so können die Tragrollen auch mit alternativen Oberflächen versehen werden. Angetriebene Tragrollen sind, je nach Serie, sowohl in einer V2A Ausführung als auch mit einer Beschichtung aus PVC oder PU lieferbar. Dies gewährleistet einen in weiten Bereichen flexiblen Einsatz.

Tragrollen für den Kettenantrieb von KRAUS Austria

Angetriebene Tragrollen von Kraus Austria sind für alle Anforderungen lieferbar. In der Ausführung für den Kettenantrieb erfüllen sie alle Normen, die im Stückguttransport gefordert werden. Nutzen Sie die Gelegenheit und sprechen Sie mit einem unserer Mitarbeiter. Lassen Sie sich für Ihren ganz speziellen Fall beraten. Kraus Austria findet auf jeden Fall eine Lösung für Ihre Anwendung.

Produkte

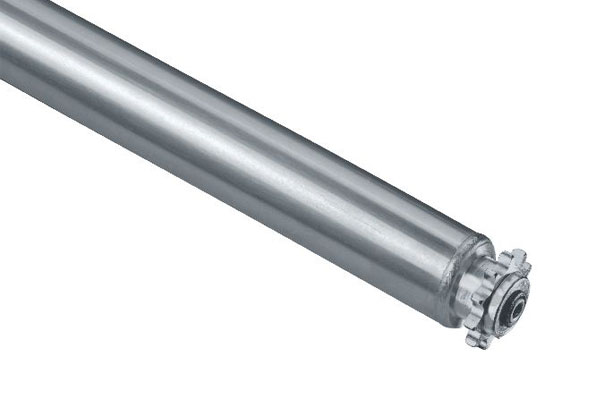

Angetriebene Tragrollen mit Kettenantrieb Serie 4550, 5070

Einfachkettenrad | für leichte Fördergüter | Tragrolle antistatisch | Kettenrad und Rohr verschweißt

Angetriebene Tragrollen mit Kettenantrieb Serie 4550, 5070
Einsatz

für den innerbetrieblichen Stückguttransport
temperaturbeständig von –10 °C bis +40 °C

Maximale Tragfähigkeit dynamisch

Tragrolle Ø 50 mm 0,8 kN
Tragrolle Ø 60 mm 1,0 kN

Maximale Fördergeschwindigkeit

0,5 m/s für Tragrolle mit Ø 50, Ø 60 mm

Rohrabmessungen

Stahlrohr nach DIN 2394 verzinkt: Ø 50 x 1,5 mm; Ø 60 x 1,5 mm


Achse

Stahl blank Ø 10, Ø 12, Ø 14, Ø 15 mm
Ausführungen Innengewinde, Außengewinde, Federachse, starre Achse, Schlüsselweite

Kettenrad

Einfach-Kettenrad
Serie 4550: 1/2“ x 5/16“ Zähnezahl = 11 aus Stahl
Serie 5070: 1/2“ x 5/16“ Zähnezahl = 14 aus Stahl

Lager

Präzisionsrillenkugellager 6202-ZZ (-2RS)
nicht angetriebene Rollenseite: Serie 3700



Angetriebene Tragrollen mit Kettenantrieb Serie 5020

Doppelkettenrad | für leichte Fördergüter | Tragrolle antistatisch | Kettenrad und Rohr verschweißt

Angetriebene Tragrollen mit Kettenantrieb Serie 5020
Einsatz

für den innerbetrieblichen Stückguttransport
temperaturbeständig von –10
°C bis +40 °C

Maximale Tragfähigkeit dynamisch

Tragrolle Ø 50 mm 0,8 kN
Tragrolle Ø 60 mm 1,0 kN

Maximale Fördergeschwindigkeit

0,5 m/s für Tragrolle mit Ø 50 mm, Ø 60 mm

Rohrabmessungen

Stahlrohr nach DIN 2394 verzinkt: Ø 50 mm,    Ø 60 mm



Achse

Stahl blank Ø 10, Ø 12, Ø 14, Ø 15 mm
Ausführungen Innengewinde, Außengewinde, Federachse, starre Achse, Schlüsselweite

Kettenrad

Doppel-Kettenrad
1/2" x 5/16" Zähnezahl = 14 aus Stahl

Lager

Präzisionsrillenkugellager 6202-ZZ (-2RS) mit Blechabdichtungen
nicht angetriebene Rollenseite: Serie 3700



Angetriebene Tragrollen mit Kettenantrieb Serie 5100

Doppelkettenrad | für schwere Fördergüter | robuste Ausführung | Kettenrad und Rohr verschweißt

Angetriebene Tragrollen mit Kettenantrieb Serie 5100

Einsatz

für den innerbetrieblichen Stückguttransport, hauptsächlich Palettentransport
temperaturbeständig von –30 °C bis +80 °C
für schwere Fördergüter wie Paletten und Container

Maximale Tragfähigkeit dynamisch

Tragrolle Ø 80 mm 2,5 kN
Tragrolle Ø 89 mm 5,0 kN
Tragrolle Ø 108 mm 5,0 kN

Maximale Fördergeschwindigkeit

0,8 m/s für Tragrolle mit Ø 80, Ø 89, Ø 108 mm

Rohrabmessungen

Stahlrohr nach DIN 2394 verzinkt: Ø 80 x 2 mm, Ø 80 x 3 mm, Ø 89 x 3 mm, Ø 108 x 3,25 mm



Achse

Stahl blank Ø 20, Ø 25 mm
Ausführungen Innengewinde, Außengewinde, Starre Achse, Schlüsselweite

Kettenrad

Doppel-Kettenrad
Serie 5103: 5/8“ x 3/8“ Zähnezahl = 13 aus Stahl
d=66,3; da="73

Serie 5104: 5/8“ x 3/8“Zähnezahl = 14 aus Stahl
d=71,3; da="78

Serie 5105: 5/8“ x 3/8“ Zähnezahl = 15 aus Stahl
d=76,3; da="83

Lager

Präzisionsrillenkugellager 6204-ZZ (-2RS)
nicht angetriebene Rollenseite: Serie 2600

Wird geladen...

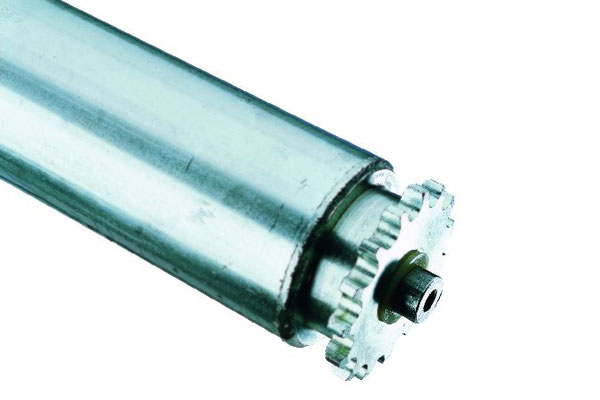

Angetriebene Tragrollen mit Kettenantrieb Serie 5110

Einfachkettenrad | für schwere Fördergüter | robuste Ausführung | Kettenrad und Rohr verschweißt

Angetriebene Tragrollen mit Kettenantrieb Serie 5110
Einsatz

für den innerbetrieblichen Stückguttransport, hauptsächlich Palettentransport
temperaturbeständig von –30 °C bis +80 °C
für schwere Fördergüter wie Paletten und Container

Maximale Tragfähigkeit dynamisch

Tragrolle Ø 80 mm 2,5 kN
Tragrolle Ø 89 mm 5,0 kN
Tragrolle Ø 108 mm 5,0 kN

Maximale Fördergeschwindigkeit

0,8 m/s für Tragrolle mit Ø 80, Ø 89, Ø 108 mm

Rohrabmessungen

Stahlrohr nach DIN 2394 verzinkt: Ø 80 x 2 mm, Ø 80 x 3 mm, Ø 89 x 3 mm, Ø 108 x 3,25 mm



Achse

Stahl blank Ø 20, Ø 25 mm
Ausführungen Innengewinde, Außengewinde, starre Achse, Schlüsselweite

Kettenrad

Einfach-Kettenrad
Serie 5113: 5/8“ x 3/8“ Zähnezahl = 13 aus Stahl
d=66,3; da="73


Serie 5114: 5/8“ x 3/8“ Zähnezahl = 14 aus Stahl
d=71,3; da="78


Serie 5115: 5/8“ x 3/8“ Zähnezahl = 15 aus Stahl
d=76,3; da="83

Lager

Präzisionsrillenkugellager 6204-ZZ (-RS)
nicht angetriebene Rollenseite: Serie 2600

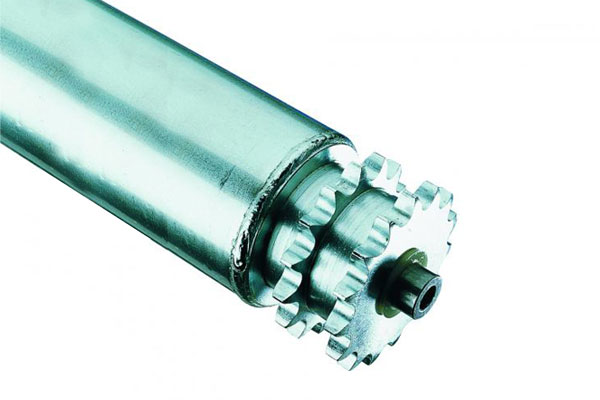

Angetriebene Tragrollen mit Kettenantrieb Serie 5120

Einfachkettenrad | für schwere Fördergüter | robuste Ausführung | Kettenrad mit dem Rohr verschweißt

Angetriebene Tragrollen mit Kettenantrieb Serie 5120
Einsatz

für den innerbetrieblichen Stückguttransport, hauptsächlich Palettentransport
temperaturbeständig von –10 °C bis +40 °C
für schwere Fördergüter wie Paletten und Container

Maximale Tragfähigkeit dynamisch

Tragrolle Ø 80 mm 2,5 kN
Tragrolle Ø 89 mm 3,5 kN
Tragrolle Ø 108 mm 5,0 kN

Maximale Fördergeschwindigkeit

0,8 m/s für Tragrolle mit Ø 80, Ø 89, Ø 108 mm

Rohrabmessungen

Stahlrohr nach DIN 2394 verzinkt: Ø 80 x 2 mm, Ø 80 x 3 mm, Ø 89 x 3 mm, Ø 108 x 3,25 mm



Achse

Stahl blank Ø 20, Ø 25 mm
Ausführung Innengewinde, Außengewinde, starrer Achse, Achse mit Schlüsselweite

Kettenrad

Doppel-Kettenrad
Serie 5123: 3/4“ x 7/16“ Zähnezahl = 13 aus Stahl
d=79,6; da="87

Serie 5125: 3/4“ x 7/16“ Zähnezahl = 15 aus Stahl
d=79,6; da="87

Lager

Präzisionsrillenkugellager mit Blechabdichtungen
Optional Sonderausführung mit Präzisionsrillenkugellager
mit Gummiabdichtungen
aufgeschweißte Bordscheiben

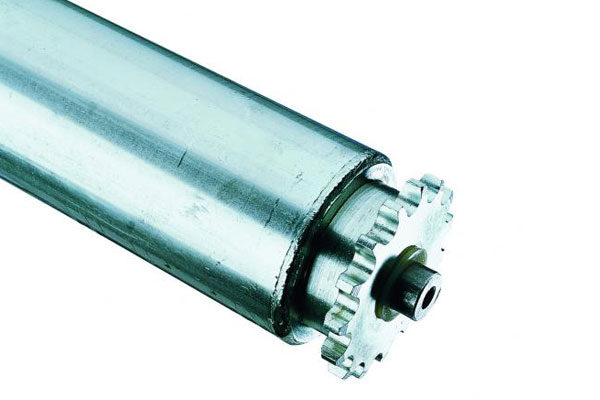

Angetriebene Tragrollen mit Kettenantrieb Serie 5130

Einfachkettenrad | für schwere Fördergüter | robuste Ausführung | Kettenrad mit dem Rohr verschweißt

Angetriebene Tragrollen mit Kettenantrieb Serie 5130
Einsatz

für den innerbetrieblichen Stückguttransport, hauptsächlich Palettentransport
temperaturbeständig von –10 °C bis +40 °C
für schwere Fördergüter wie Paletten und Container

Maximale Tragfähigkeit dynamisch

Tragrolle Ø 80 mm 2,5 kN
Tragrolle Ø 89 mm 3,5 kN
Tragrolle Ø 108 mm 5,0 kN

Maximale Fördergeschwindigkeit

0,8 m/s für Tragrolle mit Ø 80, Ø 89, Ø 108 mm

Rohrabmessungen

Stahlrohr nach DIN 2394 verzinkt: Ø 80 x 2 mm, Ø 80 x 3 mm, Ø 89 x 3 mm, Ø 108 x 3,25 mm



Achse

Stahl blank Ø 20, Ø 25 mm
Ausführung Innengewinde, Außengewinde, starrer Achse, Achse mit Schlüsselweite

Kettenrad

Einfach-Kettenrad
Serie 5123: 3/4“ x 7/16“ Zähnezahl = 13 aus Stahl
d=79,6; da="87


Serie 5125: 5/8“ x 3/8“ Zähnezahl = 13 aus Stahl
d=66,3; da="73

Lager

Präzisionsrillenkugellager mit Blechabdichtungen
Optional Sonderausführung mit Präzisionsrillenkugellager
mit Gummiabdichtungen
aufgeschweißte Bordscheiben
