Sonderlösungen

Sonderlösungen aus eigener Konstruktion


Auf Wunsch kümmern wir uns auch gerne um ihre speziellen Anforderungen.


Profitieren sie von unserem Know-how und nützen sie das Service unserer ausgebildeten Maschinenbautechniker.


Sondertragrollen, Sonderkonstruktionen von Hubtischen, Sonderausführungen für Schwerlastanhänger - wir bieten maßgeschneiderte Lösungen in vielen Bereichen der Betriebslogistik.


Nachfolgend finden sie einen Auszug unserer Projektlösungen.









Projekte

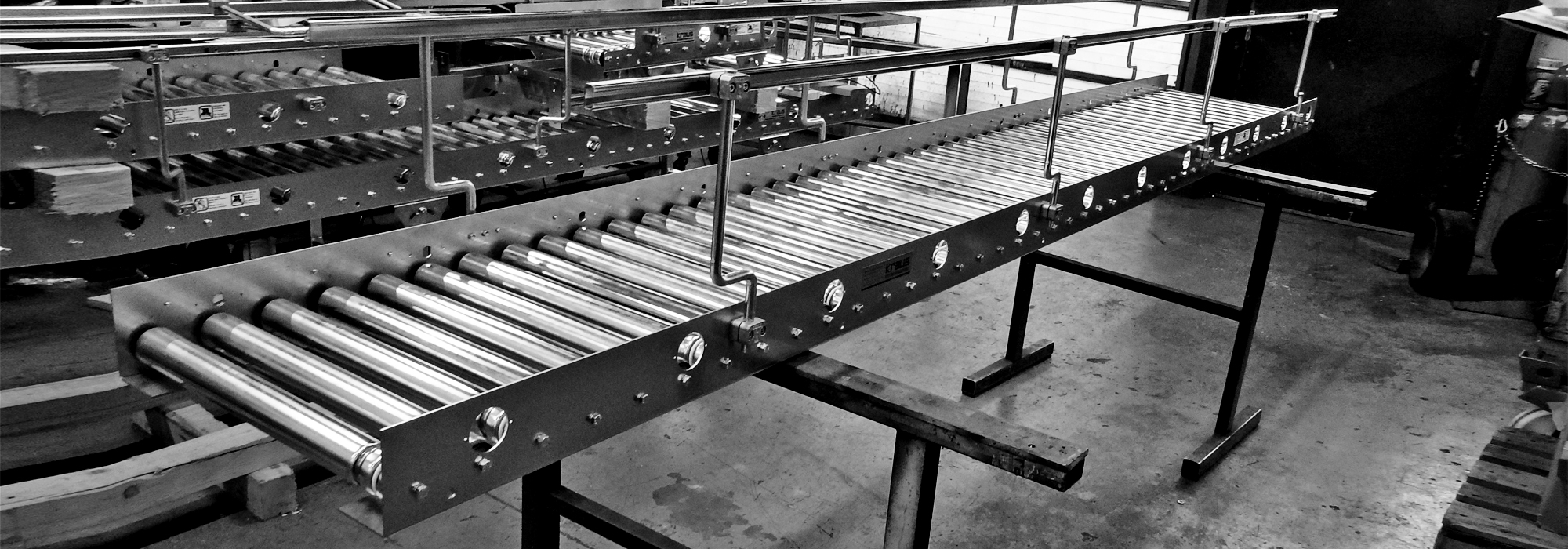

Vollautomatische Förderung von Waschkörben durch eine Waschanlage

Vollautomatische Förderung
von Waschkörben durch eine Waschanlage
Projektbeschreibung

Vollautomatische Förderung von Waschkörben durch eine Waschanlage in der Nachtschicht. Staudrucklose Förderung durch je eine Motorrolle pro Waschkorb. Es wurden insgesamt 47 Stück Motorrollen verbaut.

Vorteile

Staudrucklose Förderung, erstes Projekt mit Logistikfunktion
Keine SPS erforderlich
Stufenlose Geschwindigkeitsregelung

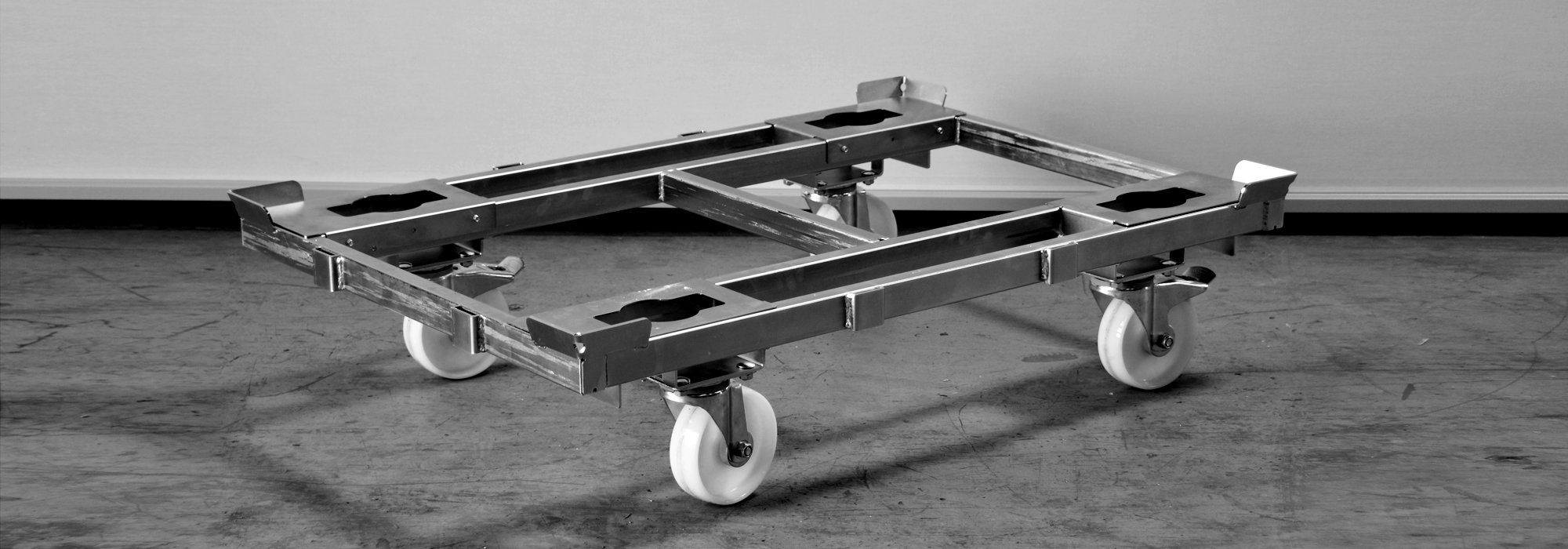

Palettenfahrgestelle, galvanisch verzinkt

Palettenfahrgestelle
galvanisch verzinkt
Anforderung

Die Fahrgestelle werden zum Transport von Schmutzwäsche Behältern eingesetzt.

Eigenschaften

Die verzinkte Oberfläche ermöglicht ein einfaches Reinigen.
Tragkraft von 1000 kg.

Kundenspezifische Lösungen gerne auf Anfrage möglich.

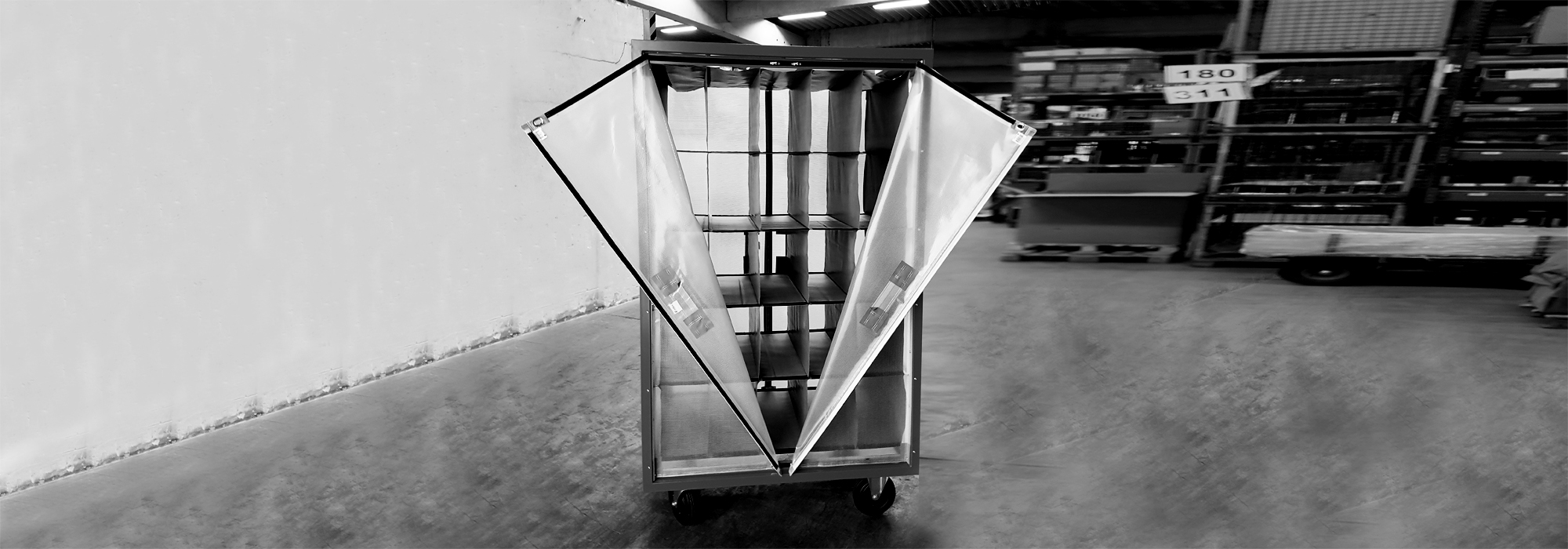

Transportwagen für den Transport von KFZ Teilen

Transportwagen
für den Transport von KFZ Teilen
Anforderung

Transportwagen für den Transport von KFZ Teilen.

Eigenschaften

Die Kunststoffgefache schützen die lackierten Teile vor Zerkratzen
Der Grundrahmen hat eine Abmessung von ca. 1200 x 800 mm
Dieser Transportwagen ist Routenzug tauglich.

Individuelle Ausführungen gerne umsetzbar.

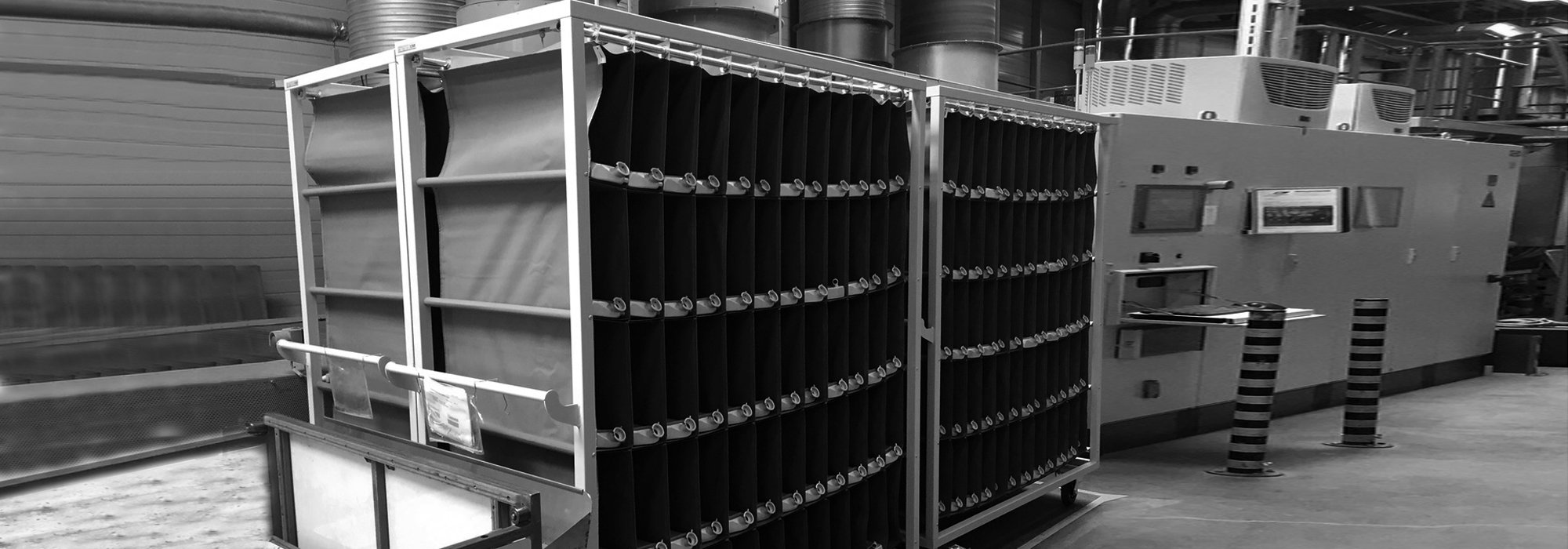

Transportwagen mit Kunststoffgefache

Transportwagen
mit Kunststoffgefache
Einsatz

Transportwagen mit Kunststoffgefache für den Transport von Kühlern.

Eigenschaften

Das Kunststoffgefache verhindert eine Beschädigung oder Zerkratzen der sensiblen Bauteile.
Die Abmessungen der Gefache und der Wagen wurden speziell nach Kundenwunsch angefertigt.

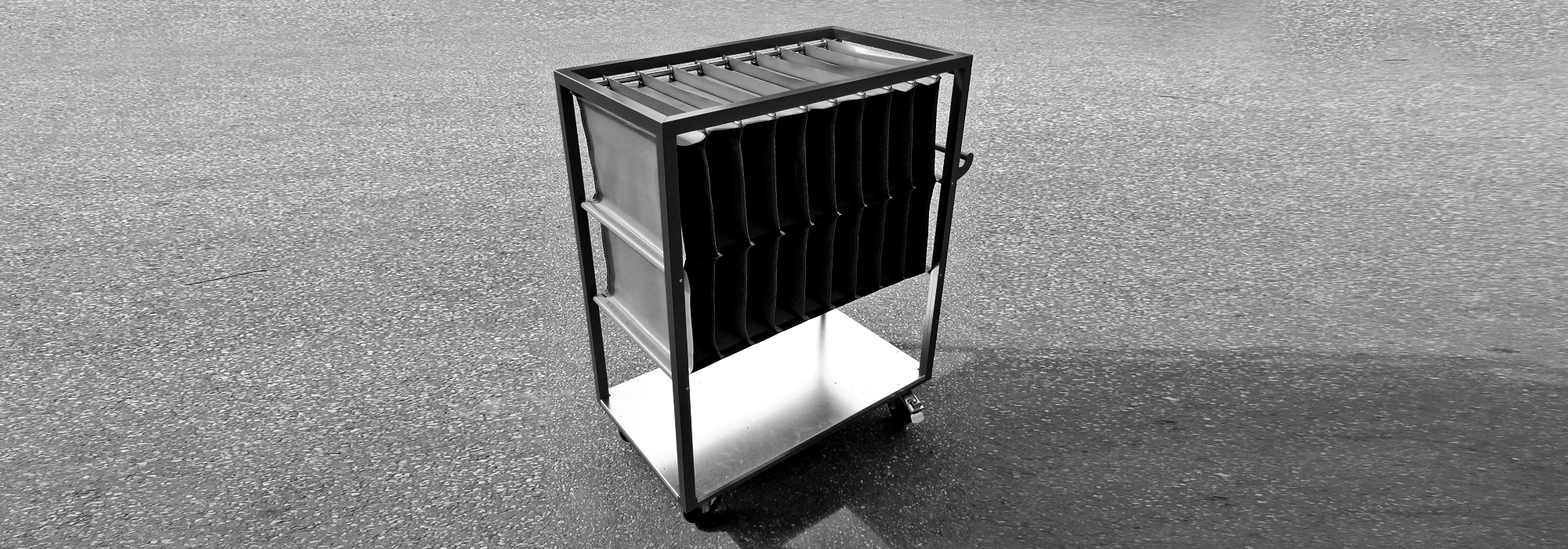

Transportwagen für Ausschusswaren

Transportwagen
für Ausschusswaren
Anforderung

Transport Gerät für sensible Bauteile.

Eigenschaften

Transportwagen mit Kunststoffgefache.
Dieses Modell wurde auf Kundenwunsch mit Metallboden angefertigt. Die Beschaffenheit des Metallbodens erhöht die Gleitfähigkeit der Kunststoffkisten und unterstützt damit ein schnelles Entladen.

Ein Verschieben des Transportwagens ist problemlos möglich.

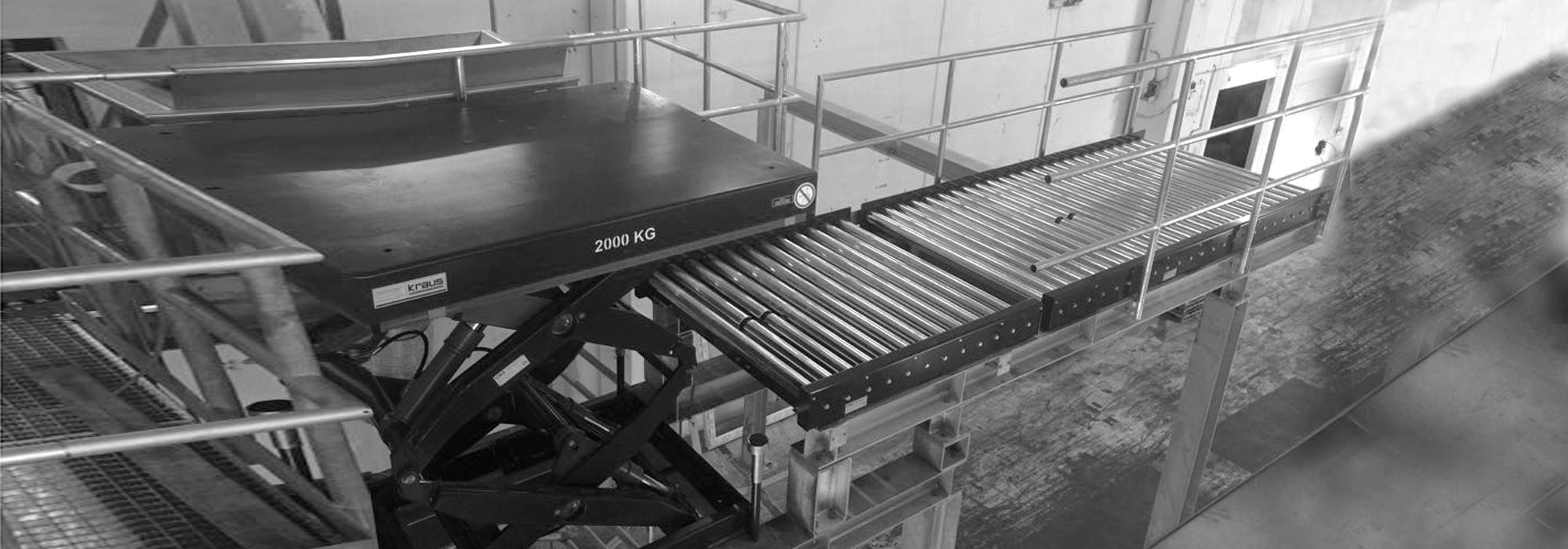

Hubtisch Integration in eine Förderstrecke

Hubtisch Integration
in eine Förderstrecke
Anforderung

Hubtisch Integration in eine Förderstrecke zur Anpassung der Förderhöhe auf Arbeitshöhe.

Ausführung

Auf den Tischen werden Säcke palettiert, wodurch der Hubtisch 40 Takte pro Stunde im 2-Schichtbetrieb leistet.

Eigenschaften

Plattformgröße 1,6 x 1,5 m
Tragfähigkeit 2t
Doppelschere mit Nutzhub von 1,8 m

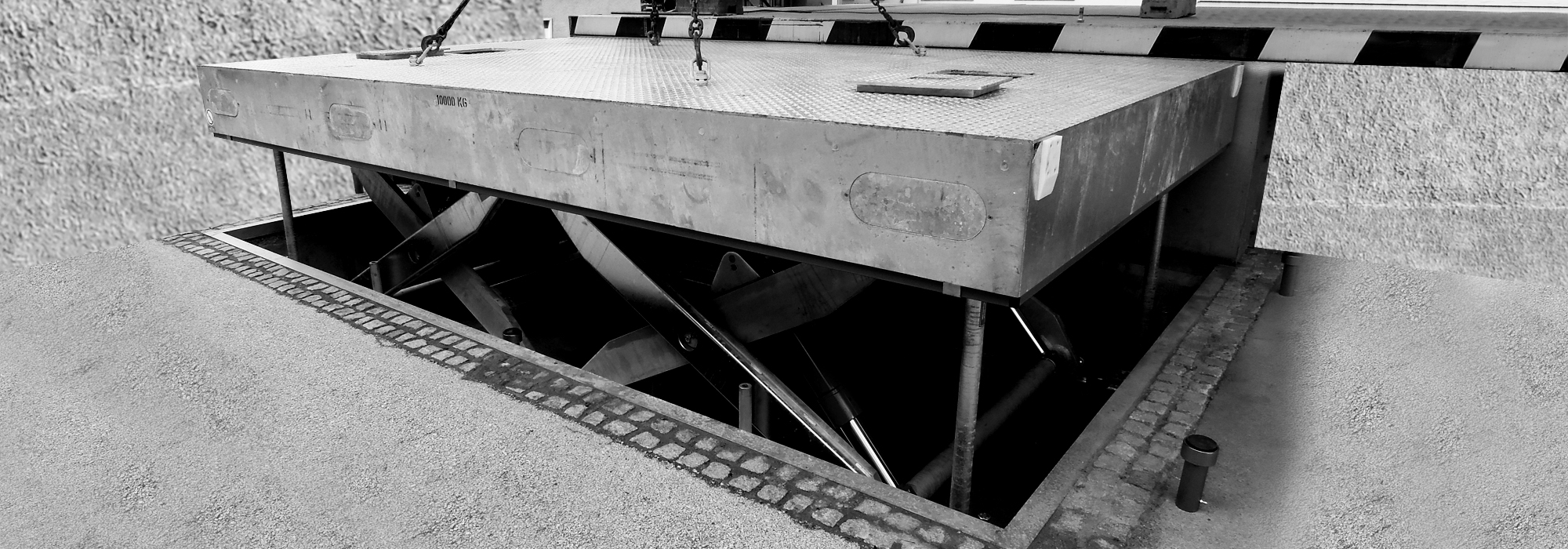

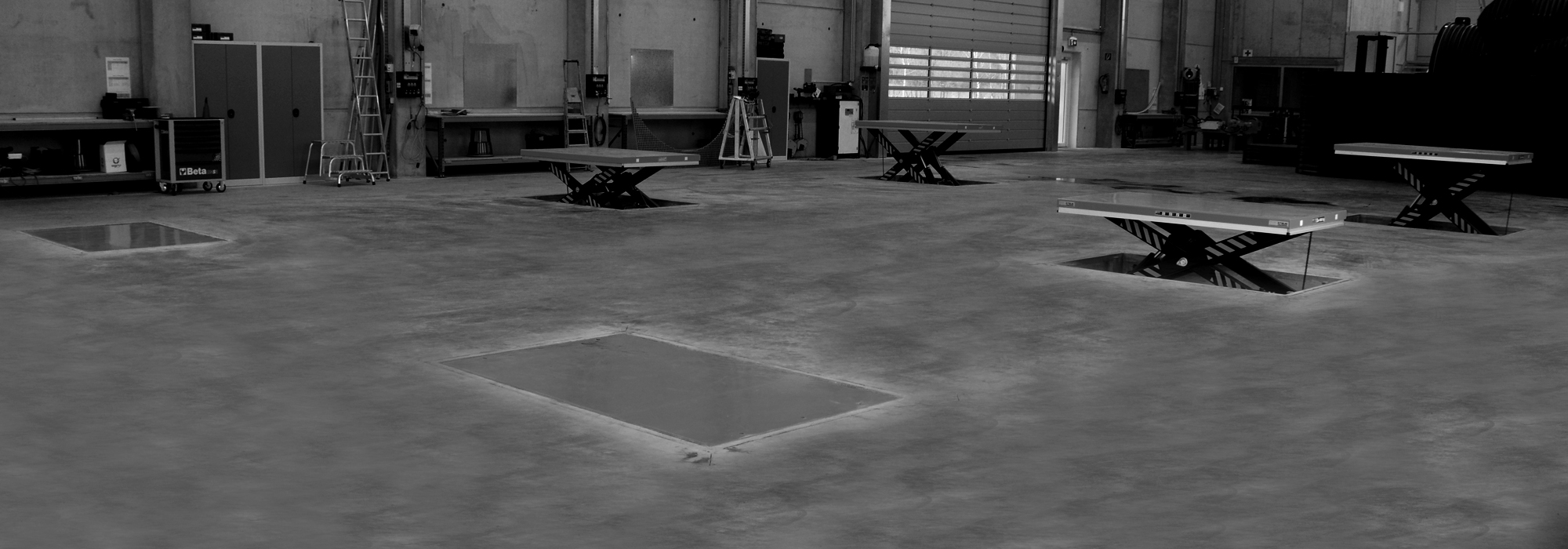

Hubtisch für einen optimalen, ergonomischen Arbeitsplatz

Hubtisch zur Unterstützung am Arbeitsplatz
optimal und ergonomisch
Anforderung

Hubtische mit individueller Einstellmöglichkeit der Arbeitshöhe passend für jeden Mitarbeiter.

Ausführung

Der Hubtisch ist sehr stark dimensioniert. Im eingefahrenen Zustand darf man mit einem LKW und auch noch schwereren Geräten über den Hubtisch fahren (Brückenklasse I ÖNORM B4002  60t).

Eigenschaften

Plattformgröße 2 x 1,2 m
Tragfähigkeit 4t
Nutzhub 1,1m






Hubtisch - für Theater Josefstadt

Hubtisch
für das Theater in der Josefstadt
Anforderung

Zusammen mit dem Architekt Michael Alteneder wurde von uns ein Konzept entwickelt, Bühnenequipment im Theater an der Josefstadt einfacher über eine bauseitige Stufe zu befördern.

Ausführung

Sicherung durch elektrisch abgefragte Steckgeländer, PVC-Rollo

Eigenschaften

Plattformgröße 7800 x 1000 m
Tragfähigkeit 500 kg
Tandemscheren



Video - KRAUS Hubtisch für das Theater an der Josefstadt

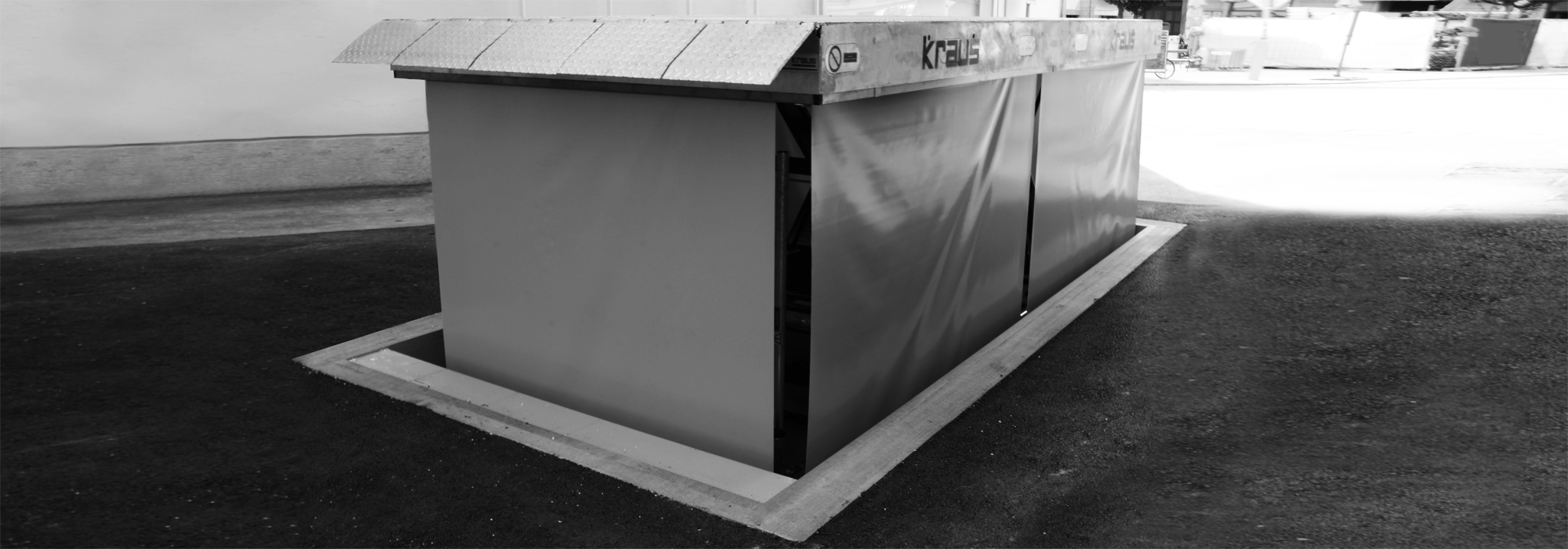

Hubtisch Einbau direkt in die Fahrbahn

Hubtisch Einbau
direkt in die Fahrbahn
Anforderung

Hubtisch Installation in die Fahrbahn zur leichten LKW Be- und Entladung von sperrigen Gütern.

Ausführung

Der Hubtisch wurde in eine Betongrube in der Fahrbahn integriert. Durch den Umstand, dass der Hubtisch sich in der Feuerwehreinfahrt befindet, musste er mit einer Notabsenkung ausgestattet werden. Sämtliche Sicherheitsvorkehrungen wie Geländer, PVC Rollo, Schaltleisten und vieles mehr sind enthalten. Das Aggregat ist geschützt im Gebäude untergebracht.

Eigenschaften

Plattformgröße 5 x 2,4 m
Tragfähigkeit 6t
Nutzhub 1,6m

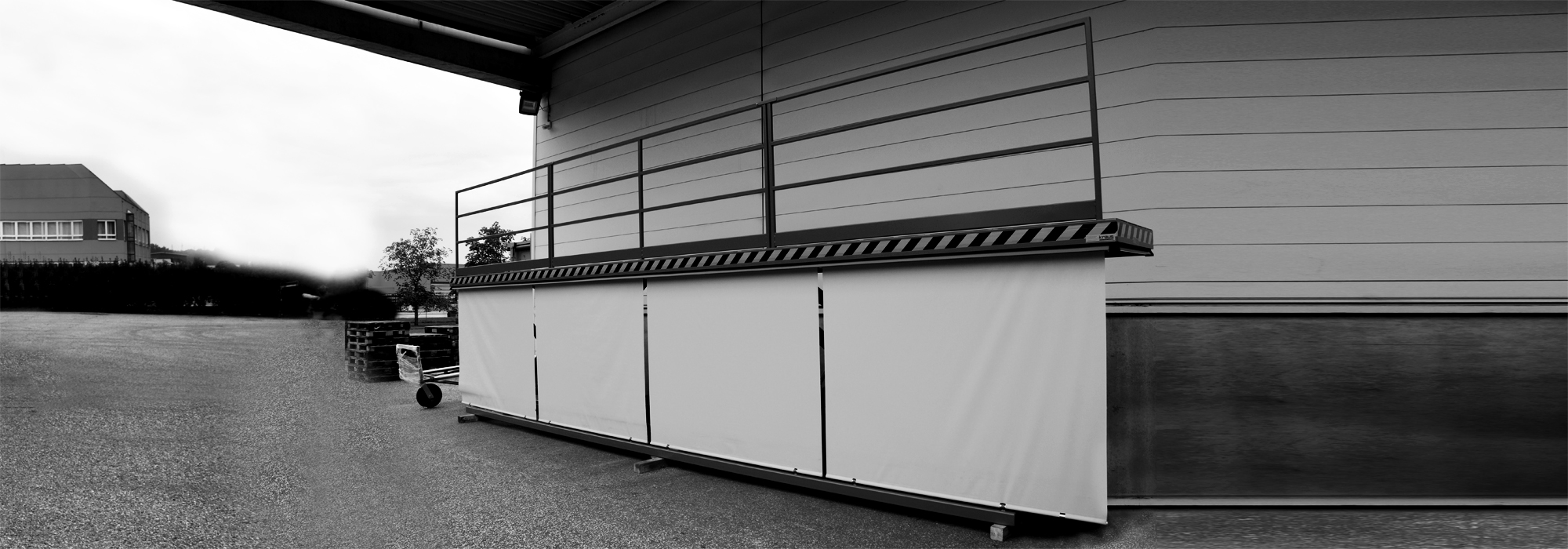

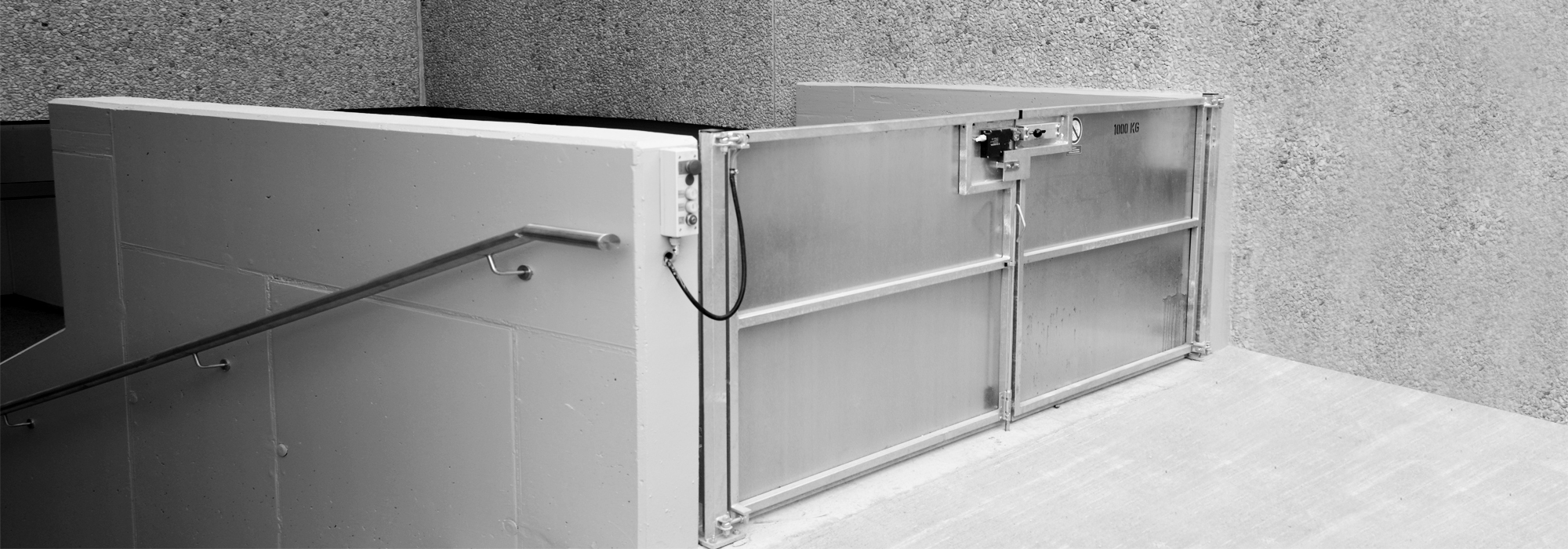

Hubtisch zur Überwindung einer bauseitigen Stufe

Hubtisch
zur Überwindung einer bauseitigen Stufe
Anforderung

Hubtisch zur Überwindung einer bauseitigen Stufe von 1,8 m

Ausführung

Der Hubtisch ist komplett feuerverzinkt ausgeführt ist geeignet für Einsatz im Freien und hat alle sicherheitstechnisch notwendigen Applikationen wie verriegelte Türen, Geländer, PVC Rollo, Schaltleisten.
Das Aggregat ist geschützt im Gebäude ausgeführt.

Eigenschaften

Tragfähigkeit: 1000 kg
Plattformgröße: 2800 x 2000 mm


Hubtisch Erneuerung

Hubtisch Erneuerung
Austausch eines alten Hubtisches
Anforderung

Austausch eines alten, verrosteten Hubtisches gegen ein verzinktes Modell von KRAUS.

Ausführung

Der Hubtisch ist sehr stark dimensioniert. Im eingefahrenen Zustand darf man mit einem LKW und auch noch schwereren Geräten über den Hubtisch fahren (Brückenklasse I ÖNORM B4002  60t).

Einsatz

Zu kontrollierende LKWs fahren über den Hubtisch und bleiben dahinter stehen. Zur Ladegutkontrolle wird die Ware vom LKW auf den Hubtisch geräumt. Anschließend kann das Innere des LKWs kontrolliert werden.

Eigenschaften

Plattformgröße 5 x 3 m
Nutzhub 1,6 m
Hubtragfähigkeit 10 t


KRAUS Hubtisch Video - Projekte


Etagenwagen für Kommissionierung

Etagenwagen
für Kommissionierung

Anforderung
Die Etagenwagen werden zur Kommissionierung eingesetzt und wurden nach Kundenzeichnung gefertigt.



Eigenschaften
Die Aufbau wurde auf ein Standard Palettenfahrgestell aufgebaut und eignet sich als Routenzug.

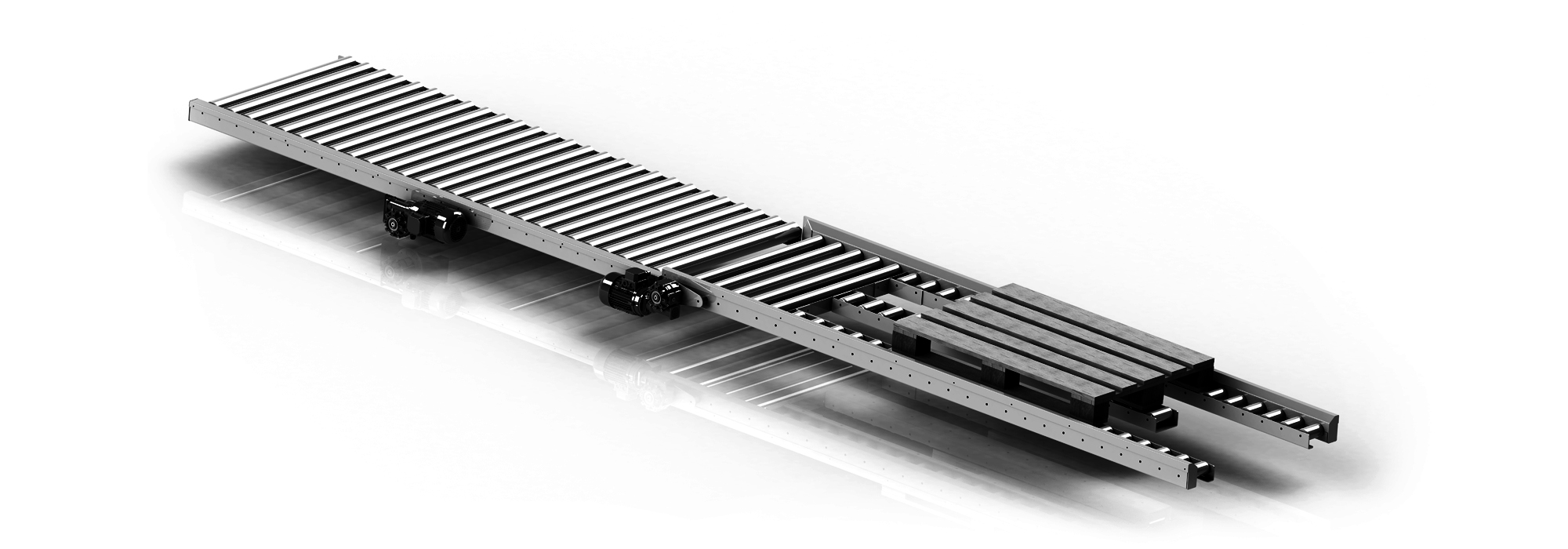

Flache Palettenaufgaberollenbahn in Tandem-Ausführung

Flache Palettenaufgaberollenbahn
in Tandem Ausführung
Anforderung

Für einen Anlagenbauer wurde eine flache Palettenaufgaberollenbahn in Tandem-Ausführung für extra langen Handhubwagen mit 2 Europaletten realisiert.
Die Vorgabe war, Europaletten mittels Hubwagen auf eine Rollenbahn aufzugeben. Die Bauhöhe wurde dabei auf 80 mm reduziert. Den Antrieb hat der Kunde in die Grube für den Hubtisch integriert, um einen Überstand nach oben über die Rollenbahn zu vermeiden.

Kunde/Branche: Anlagenbauer



Rollenbahn in beengter Raumkapazität mit großem Teilespektrum

Rollenbahn in beengter Raumkapazität
mit großem Teilespektrum
Projektbeschreibung

Eine beengte Platzsituation und das große Teilespektrum haben uns dazu veranlasst eine mehrspurige, doppelstöckige Rollenbahn mit Stau-Antrieb und engster Rollenteilung (ab 31 mm) zu realisieren. Basis ist die KRAUS RBA50 Rollenbahn mit entsprechenden Anpassungen. Eine entsprechende Unterkonstruktion, sowie die gewünschten Steuerungsfunktionen waren Teil des Lieferumfangs. Seit Jahren produziert unser Kunde damit erfolgreich größere Getriebe für Traktoren und Lastkraftwägen.

Kunde/Branche: Maschinenbauer, Automobilzulieferer

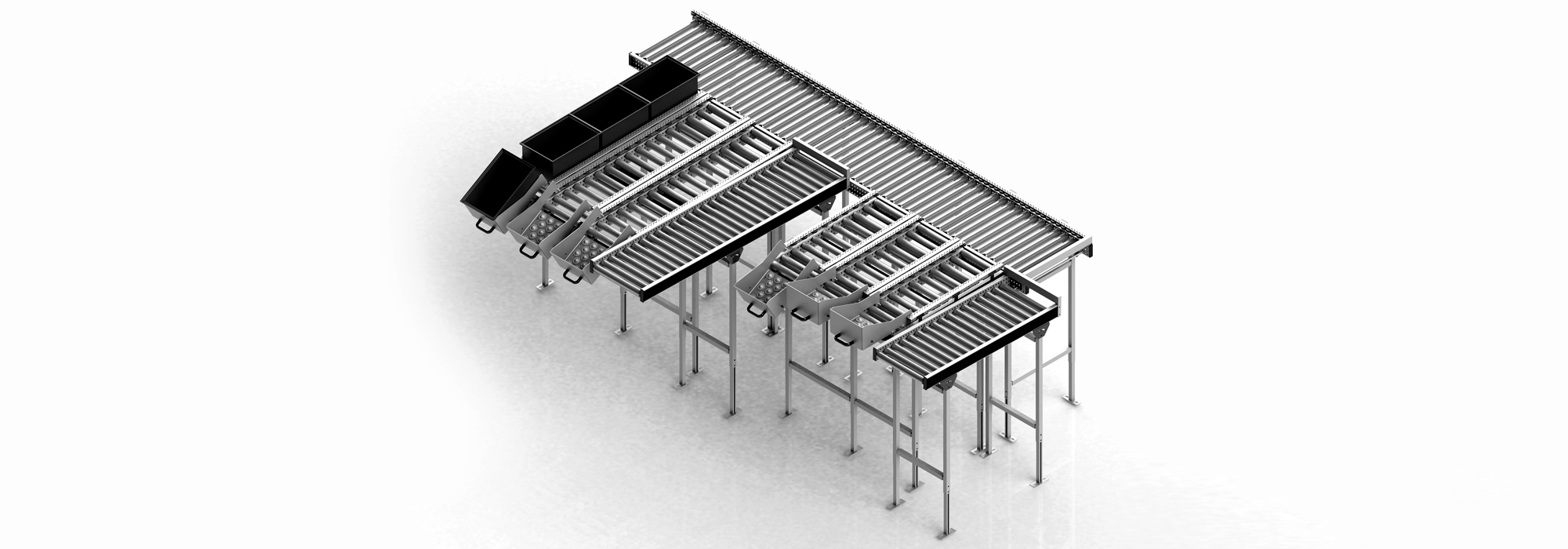

Fördersystem zur schnellen Versorgung einer Montagelinie

Fördersystem
zur schnellen Versorgung einer Montagelinie
Projektbeschreibung

Das von KRAUS gebaute Fördersystem dient zur einfachen und schnellen Versorgung einer Montagelinie.
Hauptaugenmerk wurde dabei auf eine ergonomische und sichere Bereitstellung der Teile mittels Metallkisten gelegt.
Der Schwenkmechanismus für die erste Kiste ist so konzipiert, dass die volle Kiste sanft nach unten schwenkt und nach Entnahme der leeren Metallbox erst wieder die Ausgangsposition erreicht.



Kunde/Branche: Maschinenbau, Automation

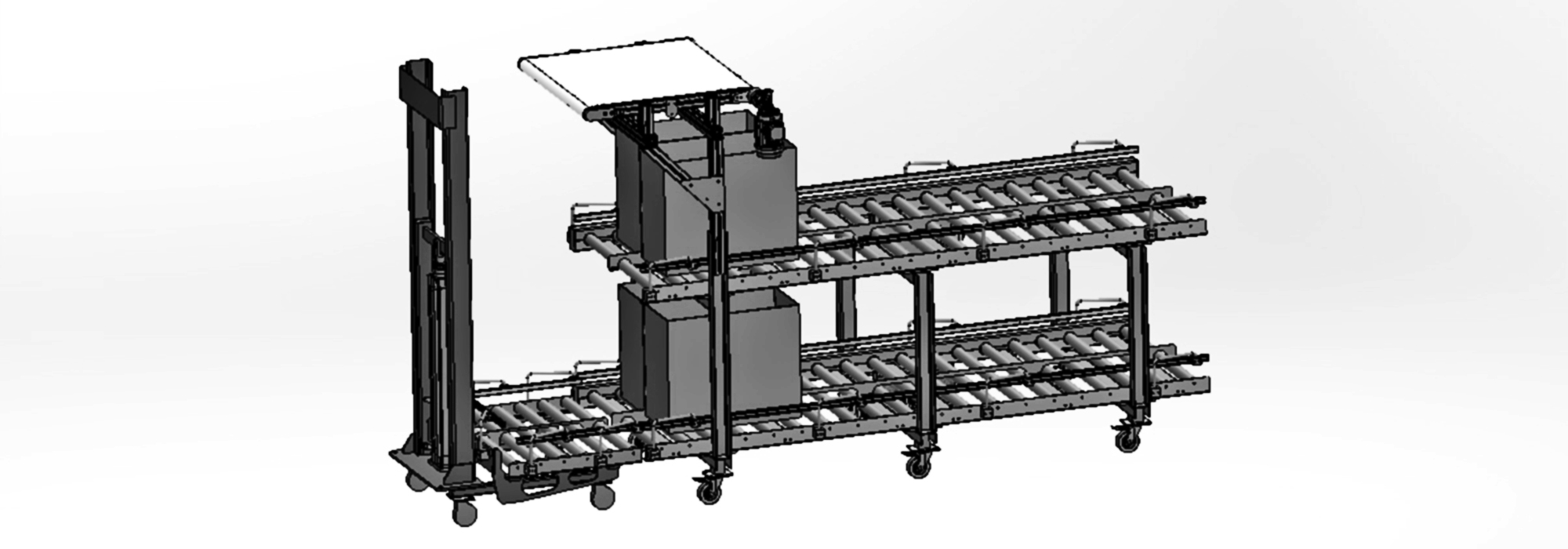

Rollenbahn mit Heber

Rollenbahn
mit Heber
Projektbeschreibung

Aufnahme von gepufferten Leerkartons verschiedener Größe durch einen Heber.

Die auf dem Heber befindlichen Kisten werden mit Spritzguss-Elemente in verschiedenster Dimension und Menge befüllt und nach individueller Fülldauer (kann Stunden bis Tage dauern) auf die obere Förderstrecke abgegeben.

Vorteile

Geringeres Gewicht der Rollenbahn
Optimale Platzausnützung am Heber

Angetriebenes Übergabeelement zwischen zwei Förderbändern

Angetriebenes Übergabeelement
zwischen zwei Förderbändern
Projektbeschreibung

Dient als angetriebenes Übergabeelement zwischen zwei Förderbändern für kleine Beutel mit Lebensmittel. Aufgrund der beengten Platzverhältnisse ist ein kompakter Antrieb erforderlich. Im Fall der Motorrolle direkt im Förderelement, der Tragrolle, integriert.

Vorteile

keine Störkontur
einfacher Aufbau
Edelstahlausführung

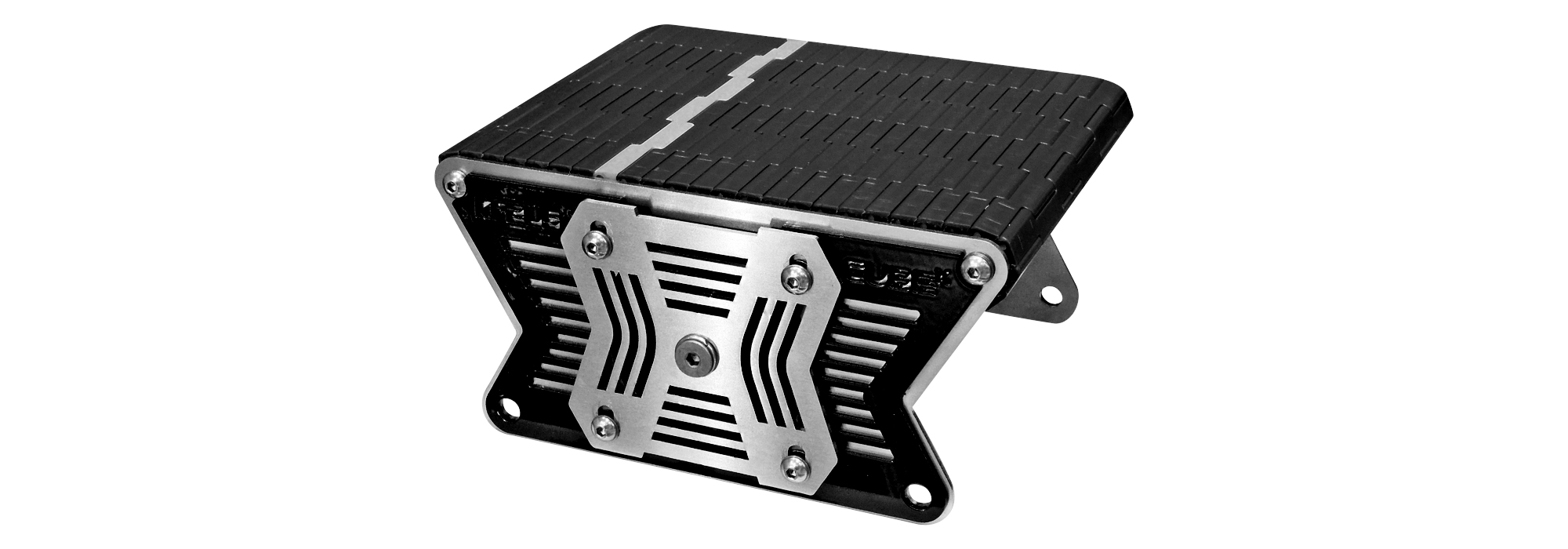

Ausschleussband für n.i.O. Teile

Ausschleussband
für n.i.O. Teile
Projektbeschreibung

Ausschleussband für n.i.O. Teile. Diese Bänder befinden sie auf einer Wiegeeinheit, die Selektierung erfolgt aufgrund des Gewichts.

Vorteile

keine Störkontur
einfacher Aufbau
Edelstahlausführung

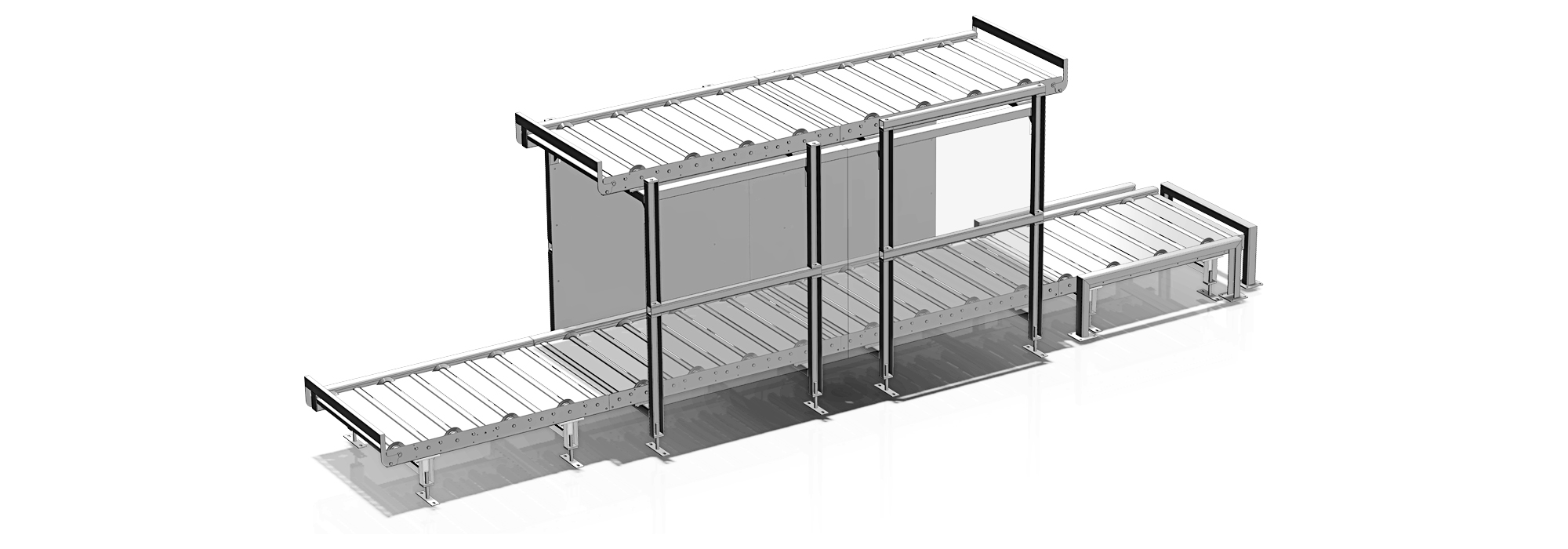

Paletten Zuführung in eine Roboterzelle zur Kommissionierung

Paletten Zuführung in eine Roboterzelle zur Kommissionierung
von Eurokisten in ein Hochregallager
Projektbeschreibung

Paletten Zuführung (Europaletten mit max. 150 kg) in eine Roboterzelle zur Kommissionierung von Eurokisten in ein Hochregallager. Verwendung von MRI60 Motorrollen, speziell für die beengten Platzverhältnisse der Rückführstrecke in der 2. Ebene.

Vorteile

Palettenfördertechnik (max. 150 kg) mit 48V
Entfall der Frequenzumrichter

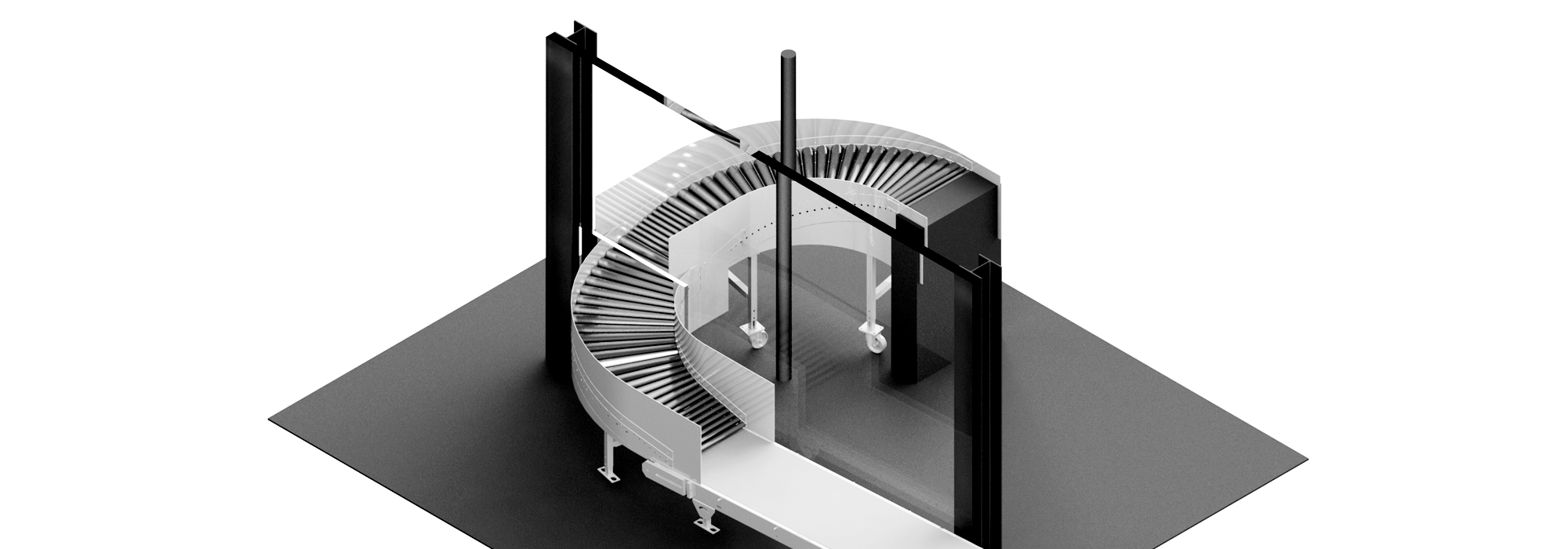

Anpassung unserer Förderelemente an baulichen Gegebenheiten

Anpassung unserer Förderelemente
an bauliche Gegebenheiten
Eigenschaften

Ein Beispiel für die flexible Anpassung unserer Förderelemente an die baulichen Gegebenheiten bei unseren Kunden ist die dargestellte Minikonustragrollenkurve mit 2x 90° und Gefälle, in Form einer Helix, sowie geraden Stücken zwischen den Kurven und als Übergabe auf ein nachfolgendes Förderband.

Anforderung

Die Pakete aus der Foliermaschine mussten zwischen einer bestehenden Stiege außerhalb der Halle über das 14 m lange Förderband in die Nachbarhalle transportiert und dabei einen Höhenunterschied von 1.000 mm überwunden werden.

Durch die exakte Abstimmung aller Projektbeteiligten konnte die Inbetriebnahme termingerecht erfolgen.

Kunde/Branche: Lebensmittelindustrie
