Schwerkraftrollen
Subtitle
Für schwere Anwendungen

Wählen Sie aus einem umfassenden Sortiment!


  • für Anwendungen mit manuellem Antrieb oder durch Gefälle
  • für schweres Stückgut
  • in unterschiedlichen Ausführungen und für viele verschiedene Einsatzzwecke
  • aus Stahl, Aluminium und Niro

Eine Übersicht der KRAUS Tragrollen Serien finden sie hier

Projekte

Anpassung unserer Förderelemente an baulichen Gegebenheiten

Anpassung unserer Förderelemente
an bauliche Gegebenheiten
Eigenschaften

Ein Beispiel für die flexible Anpassung unserer Förderelemente an die baulichen Gegebenheiten bei unseren Kunden ist die dargestellte Minikonustragrollenkurve mit 2x 90° und Gefälle, in Form einer Helix, sowie geraden Stücken zwischen den Kurven und als Übergabe auf ein nachfolgendes Förderband.

Anforderung

Die Pakete aus der Foliermaschine mussten zwischen einer bestehenden Stiege außerhalb der Halle über das 14 m lange Förderband in die Nachbarhalle transportiert und dabei einen Höhenunterschied von 1.000 mm überwunden werden.

Durch die exakte Abstimmung aller Projektbeteiligten konnte die Inbetriebnahme termingerecht erfolgen.

Kunde/Branche: Lebensmittelindustrie


Produkte

Schwerlastrolle Serie 2600

auch einsetzbar als Schwerkraftrolle | geeignet für hohe Gewichtsbelastungen | spritzwasser- und staubgeschützt durch abgedichtetes Kugellager | Tragrolle antistatisch

Schwerlastrolle Serie 2600
Weitere Vorteile

schräge Rollenenden ermöglichen ein seitliches Aufschieben des Fördergutes
geeignet für hohe Drehzahlen

Einsatz

für den innerbetrieblichen Stückguttransport, hauptsächlich Palettentransport
temperaturbeständig von –30 °C bis +80 °C

Maximale Tragfähigkeit dynamisch

Tragrolle Ø 63 mm 2,5 kN
Tragrolle Ø 80 mm 3,0 kN
Tragrolle Ø 89 mm 5,0 kN
Tragrolle Ø 108 mm 5,0 kN



Maximale Fördergeschwindigkeit

1,8 m/s für Tragrolle mit Ø 63, Ø 80, Ø 89, Ø 108 mm

Rohrabmessungen

Stahlrohr nach DIN 2394 verzinkt:
Ø 63 x 2,9 mm, Ø 80 x 2 mm,  Ø 80 x 3 mm,  Ø 89 x 3 mm, Ø 108 x 3,25 mm

Achse

Stahl blank Ø 20, Ø 25 mm
Ausführungen Innengewinde, Außengewinde, starre Achse, Schlüsselweite

Lager

Stahlblechlagerschild verzinkt, mit Präzisionsrillenkugellager 6204-ZZ (-2RS)

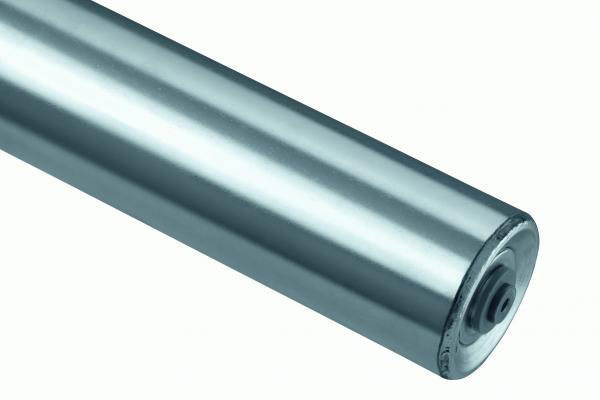

Schwerlastrolle Serie 4100

geeignet für sehr hohe Gewichtsbelastungen | spritzwasser- und staubgeschützt durch abgedichtetes Kugellager | und doppelte Labyrinth Abdeckung | Lagerschild mit Rohr verschweißt

Schwerlastrolle Serie 4100
Weitere Vorteile

Tragrolle antistatisch

Einsatz

für den innerbetrieblichen Stückguttransport, hauptsächlich Palettentransport
temperaturbeständig von –10 °C bis +40 °C

Maximale Tragfähigkeit

Tragrolle Ø 63 mm 3,0 kN
Tragrolle Ø 80 mm 4,0 kN
Tragrolle Ø 89 mm 5,0 kN mit Achse Ø 20 mm
Tragrolle Ø 108 mm 6,0 kN mit Achse Ø 25 mm

Maximale Fördergeschwindigkeit

1,4 m/s für Tragrolle mit Ø 63, Ø 80, Ø 89, Ø 108 mm



Rohrabmessungen

Stahlrohr nach DIN 2394 verzinkt: Ø 63 x 2,9 mm, Ø 80 x 2 mm, Ø 80 x 3 mm, Ø 89 x 2,9 mm, Ø 108 x 3,25 mm

Achse

Stahl blank Ø 20, Ø 25 mm
Ausführung Innengewinde, Außengewinde, starrer Achse, Achse mit Schlüsselweite

Lager

Stahlblech verzinkt Präzisionsrillenkugellager mit Blechabdichtungen
Optional Sonderausführung mit Präzisionsrillenkugellager mit Gummiabdichtungen

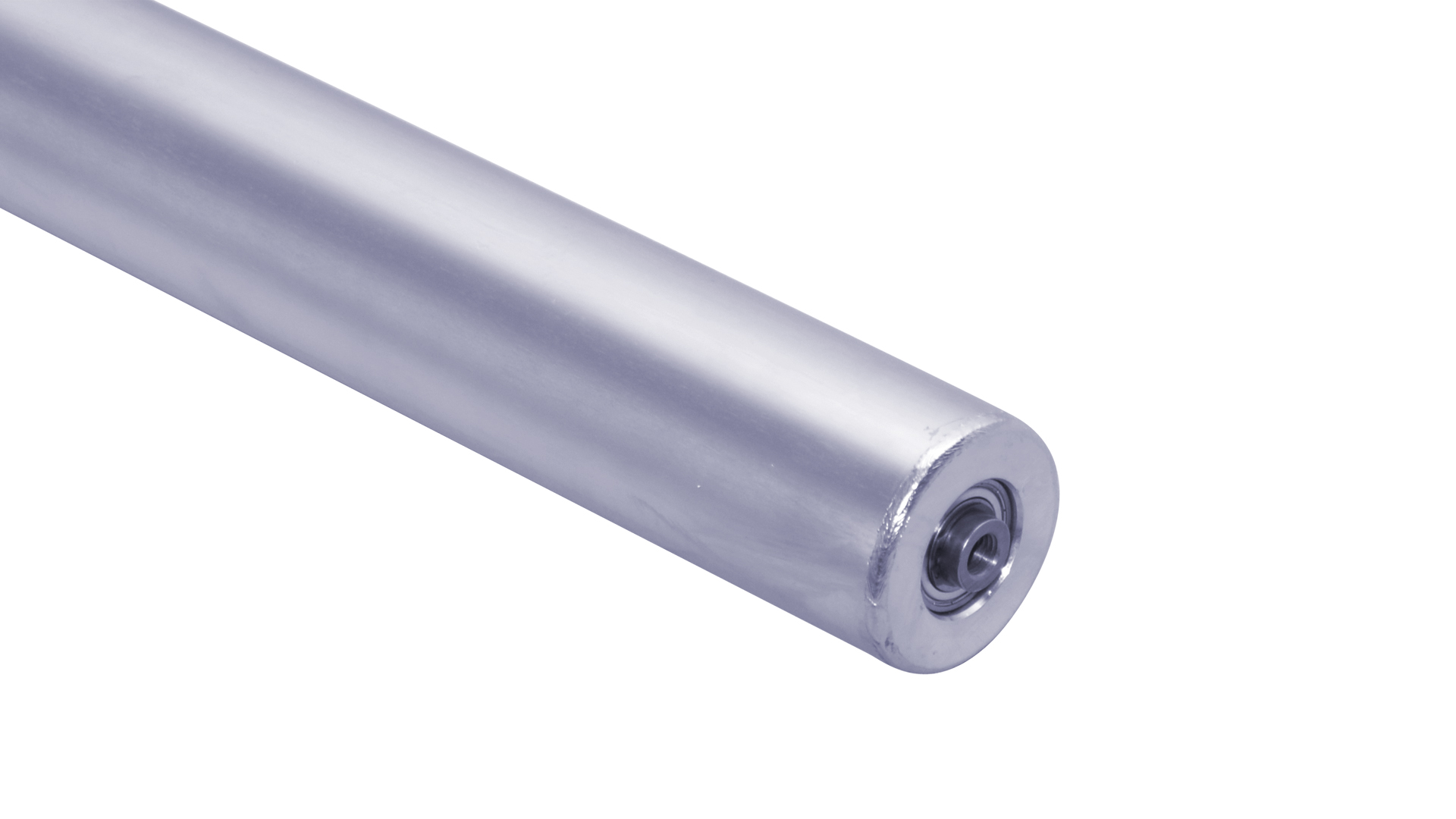

Schwerlastrolle Serie 4020

geeignet für sehr hohe Gewichtsbelastungen | spritzwasser- und staubgeschützt durch abgedichtetes Kugellager und doppelte Labyrinth Abdeckung | Lagerschild massives Drehteil mit Rohr verschweißt

Schwerlastrolle Serie 4020
Weitere Vorteile

Tragrolle antistatisch

Einsatz

für den innerbetrieblichen Stückguttransport, hauptsächlich Palettentransport
temperaturbeständig von –10 °C bis +40 °C

Maximale Tragfähigkeit

Tragrolle Ø 63 mm 3,0 kN
Tragrolle Ø 80 mm 4,0 kN
Tragrolle Ø 89 mm 5,0 kN mit Achse Ø 20 mm
Tragrolle Ø 108 mm 6,0 kN mit Achse Ø 25 mm

Maximale Fördergeschwindigkeit

1,4 m/s für Tragrolle mit Ø 63, Ø 80, Ø 89, Ø 108 mm



Rohrabmessungen

Stahlrohr nach DIN 2394 verzinkt: Ø 63 x 2,9 mm, Ø 80 x 2 mm, Ø 80 x 3 mm, Ø 89 x 2,9 mm, Ø 108 x 3,25 mm

Achse

Stahl blank Ø 20, Ø 25 mm
Ausführung Innengewinde, Außengewinde, starre Achse, Achse mit Schlüsselweite

Lager

Stahlblech verzinkt Präzisionsrillenkugellager mit Blechabdichtungen
Optional Sonderausführung mit Präzisionsrillenkugellager mit Gummiabdichtungen
